Szczegóły Produktu:
Zapłata:
|

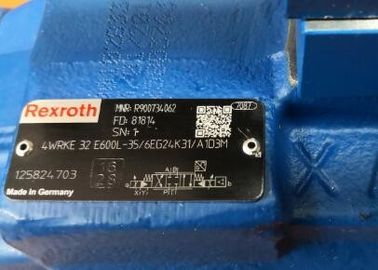

| Część nr: | 4WRKE32E600L-33 / 6EG24EK31 / F1D3M | Nr typu: | 4WRKE32E600L-3X / 6EG24ETK31 / F1D3M |
|---|---|---|---|
| High Light: | rexroth proportional valve,hydraulic pressure relief valve |
||

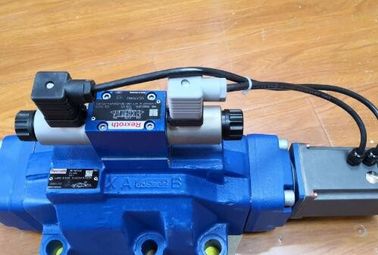

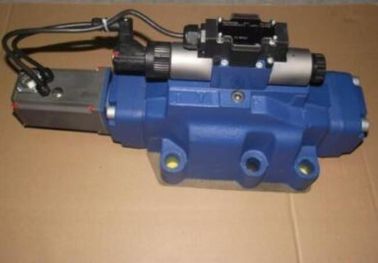

Proporcjonalny zawór kierunkowy Rexroth serii 4WRKE
Rozmiar 10, 16, 25, 27, 32, 35
Seria elementów 3X
Maksymalne ciśnienie robocze 350 bar
Maksymalny przepływ 3000 l / min
funkcje
* Sterowane pilotem 2-stopniowe proporcjonalne zawory kierunkowe z elektrycznym sprzężeniem zwrotnym położenia głównej szpuli sterującej i zintegrowaną elektroniką (OBE) Kontrola kierunku i wielkości przepływu
* Proporcjonalne działanie elektromagnesu
Do montażu na płycie: Schemat przenoszenia zgodnie z ISO 4401 Elektryczne sprzężenie zwrotne położenia
* Centralna sprężyna sterująca ze szpulą Pilotowy zawór sterujący: jednostopniowy proporcjonalny zawór kierunkowy
* Scena główna z kontrolą pozycji
| Rodzaj | 4WRKE | ||||||
| Rozmiar | 10 | 16 | 25 | 27 | 32 | 35 | |
| Pozycja montażowa | dowolny, najlepiej poziomy | ||||||
| Zakres temperatur otoczenia | ° C | -20… +50 | |||||
| Zakres temperatur przechowywania | ° C | -20… +80 | |||||
| Waga | kg | 8,7 | 11.2 | 16,8 | 17 | 31,5 | 34 |
| Test sinusoidalny zgodnie z DIN EN 60068-2-6 | 10 cykli, 10… 2000 .. 10 Hz z logarytmiczną prędkością zmieniającą częstotliwość 1 oktawę / min, 5 do 57 Hz, amplituda 1,5 mm (pp), 57 do 2000 Hz, amplituda 10 g, 3 osie | ||||||
| Test hałasu zgodnie z DIN EN 60068-2-64 | 20… 2000 Hz, amplituda 0,05 g2 / Hz (10 gRMS) 3 osie, czas badania 30 min na oś | ||||||
| Test udarności zgodnie z DIN EN 60068-2-27 | Półsinus 15 g / 11 ms, 3 razy w dodatnim i 3 razy w ujemnym kierunku na oś, 3 osie | ||||||
| Wilgotne ciepło zgodnie z DIN EN 60068-2-30 | Wariant 2: +25 ° C… +55 ° C, 90%… 97% wilgotności względnej, 2 cykle po 24 godziny | ||||||
| Rozmiar | 10 | 16 | 25 | 27 | 32 | 35 | |||
| Maksymalne ciśnienie robocze | bar | 350 | |||||||
| Maksymalne ciśnienie robocze | Port P. | bar | 315 | 350 | 210 | 350 | |||
| Port A | bar | 315 | 350 | 210 | 350 | ||||
| Port B | bar | 315 | 350 | 210 | 350 | ||||
| Zakres ciśnienia roboczego | Pilotowy zawór sterujący, pilotowe zasilanie olejem | bar | 25… 315 | ||||||
| Maksymalne ciśnienie powrotne | Port T, zewnętrzny powrót oleju sterującego | bar | 315 | 250 | 210 | 250 | |||
| Port T, wewnętrzny powrót oleju pilotowego | bar | 10 | |||||||
| Port Y | bar | 10 | |||||||
| Maksymalny przepływ | l / min | 170 | 460 | 870 | 1000 | 1600 | 3000 | ||
| Przepływ nominalny 1) | l / min | 25 50 100 | 125 150 200 220 | 220 350 | 500 | 400 600 | 1000 | ||
| Przepływ pilotowy | sygnał wejściowy 0 → 100% | Port X i Y | l / min | 4.1 | 8.5 | 11,7 | 13 | ||
| Zakres temperatur płynu hydraulicznego | ° C | -20… +80 | |||||||
| raczej | ° C | -40… +50 | |||||||
| Zakres lepkości | mm² / s | 20… 380 | |||||||
| raczej | mm² / s | 30… 45 | |||||||
| Maksymalny dopuszczalny stopień zanieczyszczenia płynu hydraulicznego, klasa czystości zgodnie z ISO 4406 (c) 2) | Pilotowy zawór sterujący | Klasa 18/16/13 zgodnie z ISO 4406 (c) | |||||||
| Zawór główny | Klasa 20/18/15 zgodnie z ISO 4406 (c) | ||||||||
| Histereza | % | ≤ 1 | |||||||
| Czułość odpowiedzi | % | ≤ 0,5 | |||||||
| 1) | ± 10% przy Δp = 10 bar, Δp = różnica ciśnień na zaworze |
| 2) | Klasy czystości określone dla komponentów muszą być przestrzegane w układach hydraulicznych. Skuteczna filtracja zapobiega awariom, a jednocześnie wydłuża cykl życia komponentów. Wybór filtrów można znaleźć na stronie www.boschrexroth.com/filter. |

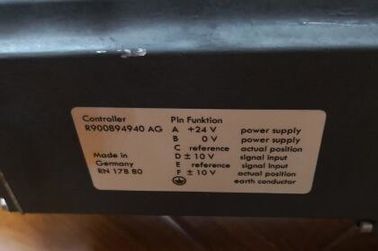

| Rozmiar | 10 | 16 | 25 | 27 | 32 | 35 | ||
| Rodzaj napięcia | Napięcie stałe | |||||||
| Rodzaj sygnału | analog | |||||||
| Maksymalny pobór prądu | wzmacniacza | ZA | 1.5 | |||||
| wzmacniacza (prąd impulsowy) | ZA | 3) | ||||||
| Klasa ochrony zgodnie z DIN EN 60529 | IP65 (z zamontowanym i zablokowanym złączem współpracującym) | |||||||
| Zasilacz | V. | 24 | ||||||
| Zakres napięcia zasilania | V. | 18… 35 | ||||||
| Uziemienie (GND) | V. | 0 | ||||||
| Wprowadzanie wartości polecenia | „A1” | V. | 10 | |||||
| Zakres wprowadzania wartości polecenia | „F1” | mama | 4… 20 | |||||
| Wyjście wartości rzeczywistej | „A1” | V. | 10 | |||||
| Zakres wyjściowy wartości rzeczywistej | „F1” | mama | 4… 20 | |||||
| Płyn hydrauliczny | Klasyfikacja | Odpowiednie materiały uszczelniające | Standardy |
| Oleje mineralne i pokrewne węglowodory | HL, HLP | NBR / FKM | DIN 51524 |
| Ognioodporny - zawierający wodę | HFC (Fuchs HYDROTHERM 46M, Petrofer Ultra Safe 620) | NBR | ISO 12922 |
| Estry kwasu fosforowego | HFD-R | FKM | |
Ważne informacje na temat płynów hydraulicznych: Aby uzyskać więcej informacji i danych dotyczących stosowania innych płynów hydraulicznych, prosimy o kontakt. Mogą występować ograniczenia dotyczące danych technicznych zaworów (temperatura, zakres ciśnienia, cykl życia, okresy konserwacji itp.). Temperatura zapłonu zastosowanego medium procesowego i roboczego musi wynosić 40 K powyżej maksymalnej temperatury powierzchni elektromagnesu. Ognioodporny - zawierający wodę: | |||
| R900782033 | 4WRKE32E000L-3X / 6EG24K31 / A5D3M-346 |
| R901117336 | 4WRKE32E1-600L-3X / 6EG24EK31 / A1D3M |
| R901268348 | 4WRKE32E1-600L-3X / 6EG24EK31 / A1D3V |
| R901061842 | 4WRKE32E1-600L-3X / 6EG24EK31 / A5D3M |
| R900716436 | 4WRKE32E1-600L-3X / 6EG24EK31 / A5D3M-280 |
| R901124444 | 4WRKE32E1-600L-3X / 6EG24EK31 / C1D3M |
| R901102982 | 4WRKE32E1-600L-3X / 6EG24K31 / A1D3M |
| R901089781 | 4WRKE32E1-600L-3X / 6EG24K31 / A1D3M-280 |
| R900753006 | 4WRKE32E1-600L-3X / 6EG24K31 / A5D3M |
| R900711650 | 4WRKE32E1-600L-3X / 6EG24K31 / A5D3M-280 |
| R901231200 | 4WRKE32E1-600L-3X / 6EG24K31 / C1D3M |
| R901141349 | 4WRKE32E1-600L-3X / 6EG24K31 / F1D3M |
| R901100916 | 4WRKE32E1-600P-3X / 6EG24K31 / A1D3M |
| R901224967 | 4WRKE32E3-400L-3X / 6EG24K31 / F1D3M |
| R900749131 | 4WRKE32E3-600L-3X / 6EG24EK31 / A5D3M-280 |
| R900757166 | 4WRKE32E3-600L-3X / 6EG24K31 / A5D3M |
| R901213323 | 4WRKE32E3-600L-3X / 6EG24K31 / F1D3M |
| R901075896 | 4WRKE32E3-600P-3X / 6EG24K31 / A1D3M |
| R901125229 | 4WRKE32E400L-3X / 6EG24EK31 / A1D3M |
| R901056702 | 4WRKE32E400L-3X / 6EG24ETK31 / A1D3M |
| R901190018 | 4WRKE32E400L-3X / 6EG24K31 / A1D3M |
| R901119343 | 4WRKE32E400L-3X / 6EG24K31 / A5D3M-280 |
| R900743960 | 4WRKE32E400S-3X / 6EG24ETK31 / A5D3M |
| R901033473 | 4WRKE32E600L-3X / 6EG24EK31 / A1D3M |
| R901018297 | 4WRKE32E600L-3X / 6EG24EK31 / A1D3M-280 |
| R900717062 | 4WRKE32E600L-3X / 6EG24EK31 / A5D3M |
| R900762393 | 4WRKE32E600L-3X / 6EG24EK31 / A5D3M-280 |
| R901093691 | 4WRKE32E600L-3X / 6EG24EK31 / C1D3M |
| R901076137 | 4WRKE32E600L-3X / 6EG24EK31 / F1D3M |
| R901016496 | 4WRKE32E600L-3X / 6EG24ETK31 / A1D3M |
| R901124438 | 4WRKE32E600L-3X / 6EG24ETK31 / A1D3V |
| R900712050 | 4WRKE32E600L-3X / 6EG24ETK31 / A5D3M |
| R901026586 | 4WRKE32E600L-3X / 6EG24ETK31 / A5D3M-560 |
| R900734062 | 4WRKE32E600L-3X / 6EG24K31 / A1D3M |
| R900249917 | 4WRKE32E600L-3X / 6EG24K31 / A1D3M-280 |
| R900739618 | 4WRKE32E600L-3X / 6EG24K31 / A1D3V |
| R900713637 | 4WRKE32E600L-3X / 6EG24K31 / A5D3M |
| R900713635 | 4WRKE32E600L-3X / 6EG24K31 / A5D3M-280 |
| R900712759 | 4WRKE32E600L-3X / 6EG24K31 / C1D3M |
| R900245364 | 4WRKE32E600L-3X / 6EG24K31 / F1D3M |
| R901067075 | 4WRKE32E600L-3X / 6EG24TK31 / A5D3M |
| R900779949 | 4WRKE32E600S-3X / 6EG24ETK31 / A1D3M |
| R900742149 | 4WRKE32E600S-3X / 6EG24ETK31 / A5D3M |
| R901201718 | 4WRKE32R3-400L-3X / 6EG24K31 / A1D3M |
| R901183869 | 4WRKE32R3-400L-3X / 6EG24K31 / F1D3M |
| R901183870 | 4WRKE32R3-600L-3X / 6EG24K31 / F1D3M |
| R900714093 | 4WRKE32W000L-3X / 6EG24EK31 / A5D3M-714 |
| R900718659 | 4WRKE32W000L-3X / 6EG24EK31 / A5D3M-715 |
| R900766030 | 4WRKE32W000L-3X / 6EG24EK31 / A5D3M-730 |
| R901040669 | 4WRKE32W000L-3X / 6EG24EK31 / A5D3M-809 |
| R900718601 | 4WRKE32W000L-3X / 6EG24EK31 / A5D3WC15M-715 |
| R901132750 | 4WRKE32W2-600L-3X / 6EG24K31 / A5D3M |
| R900773692 | 4WRKE32W6-400L-3X / 6EG24EK31 / A5D3M |
| R901122589 | 4WRKE32W6-400L-3X / 6EG24EK31 / F1D3M |
| R901124442 | 4WRKE32W6-400L-3X / 6EG24ETK31 / F1D3M |
| R901044433 | 4WRKE32W6-400L-3X / 6EG24K31 / A1D3M |
| R901117295 | 4WRKE32W6-400L-3X / 6EG24K31 / F1D3M |
| R901088904 | 4WRKE32W6-600L-3X / 6EG24EK31 / A1D3M |
| R900729161 | 4WRKE32W6-600L-3X / 6EG24EK31 / A5D3M |
| R900709015 | 4WRKE32W6-600L-3X / 6EG24EK31 / A5D3M-280 |
| R900732239 | 4WRKE32W6-600L-3X / 6EG24EK31 / C5D3M-718 |
| R901016317 | 4WRKE32W6-600L-3X / 6EG24EK31 / F1D3M |
| R900249276 | 4WRKE32W6-600L-3X / 6EG24ETK31 / A1D3M |
| R901153481 | 4WRKE32W6-600L-3X / 6EG24ETK31 / F1D3V |
| R900780615 | 4WRKE32W6-600L-3X / 6EG24K31 / A1D3M |
| R901238441 | 4WRKE32W6-600L-3X / 6EG24K31 / A1D3V |
| R900721875 | 4WRKE32W6-600L-3X / 6EG24K31 / A5D3M |
| R900762389 | 4WRKE32W6-600L-3X / 6EG24K31 / F1D3M |
| R900701446 | 4WRKE32W6-600L-3X / 6EG24TK31 / A1D3M |
| R901026641 | 4WRKE32W6-600P-3X / 6EG24EK31 / A1D3M |
| R900740749 | 4WRKE32W6-600P-3X / 6EG24EK31 / A5D3M |
| R901096192 | 4WRKE32W6-600P-3X / 6EG24EK31 / A5D3M-280 |
| R901011230 | 4WRKE32W6-600P-3X / 6EG24EK31 / C1D3M |
| R901047149 | 4WRKE32W6-600P-3X / 6EG24EK31 / F1D3V |
| R901184378 | 4WRKE32W6-600P-3X / 6EG24K31 / A1D3M-280 |
| R900706744 | 4WRKE32W8-000L-3X / 6EG24EK31 / A5D3M-704 |
| R901107424 | 4WRKE32W8-400L-3X / 6EG24EK31 / A1D3M |
| R901121949 | 4WRKE32W8-400L-3X / 6EG24EK31 / F1D3M |
| R901090623 | 4WRKE32W8-600L-3X / 6EG24EK31 / A1D3M |
| R900747304 | 4WRKE32W8-600L-3X / 6EG24EK31 / A5D3M |
| R900731019 | 4WRKE32W8-600L-3X / 6EG24EK31 / A5D3M-280 |
| R901093095 | 4WRKE32W8-600L-3X / 6EG24EK31 / F1D3M |
| R900718023 | 4WRKE32W8-600L-3X / 6EG24ETK31 / A1D3M |
| R901014199 | 4WRKE32W8-600L-3X / 6EG24ETK31 / A5D3M |
| R901055130 | 4WRKE32W8-600L-3X / 6EG24ETK31 / F1D3M |
| R901023120 | 4WRKE32W8-600L-3X / 6EG24K31 / A1D3M |
| R901056252 | 4WRKE32W8-600L-3X / 6EG24K31 / A1D3V |
| R900704403 | 4WRKE32W8-600L-3X / 6EG24K31 / A5D3M |
| R901299712 | 4WRKE32W8-600L-3X / 6EG24K31 / C1D3M |
| R900709134 | 4WRKE32W8-600L-3X / 6EG24K31 / F1D3M |
| R901048597 | 4WRKE32W8-600L-3X / 6EG24TK31 / A1D3M |
| R900724034 | 4WRKE32W8-600L-3X / 6EG24TK31 / A1D3V |
| R901060544 | 4WRKE32W8-600P-3X / 6EG24K31 / A1D3M |
| R900721885 | 4WRKE32W8-600P-3X / 6EG24K31 / A5D3M |
| R901167507 | 4WRKE32W8-600P-3X / 6EG24K31 / F1D3M |
| R900711743 | 4WRKE32W9-600L-3X / 6EG24EK31 / A5D3M |
