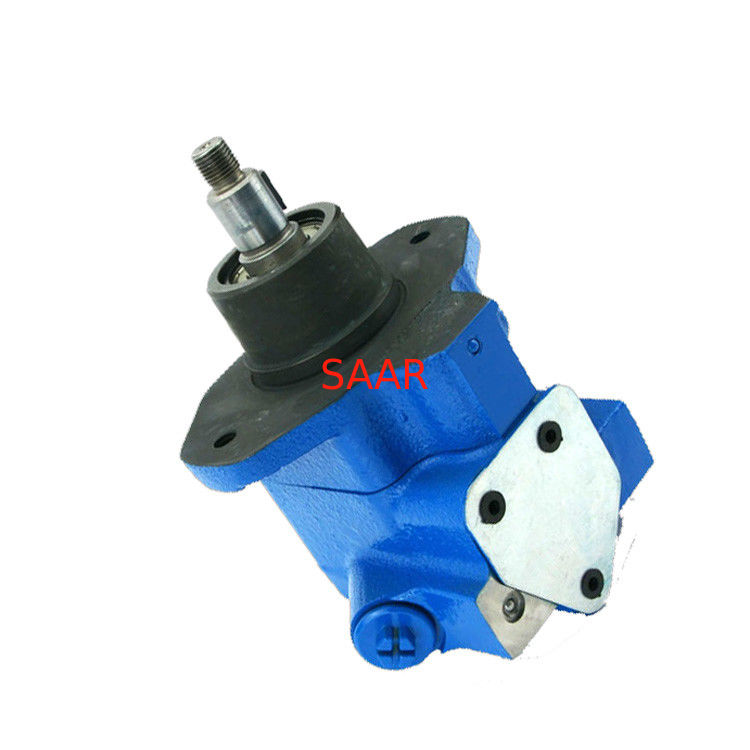

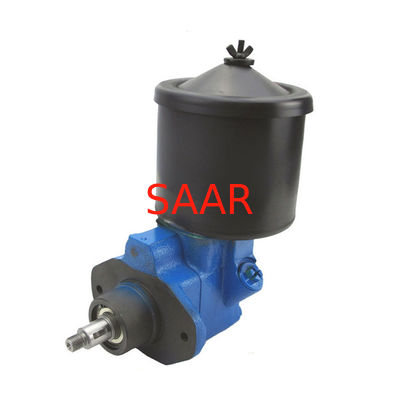

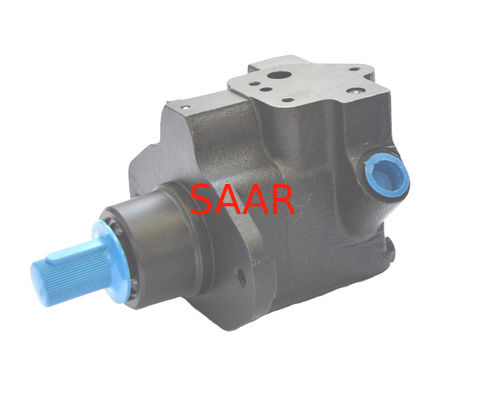

574267-R, VTM42-10-65-20-MA-R1-14 Pompa sterująca Vickers VTM42

Funkcje VTM42:

POMPY WSPOMAGANIA KIEROWNICY

* Kompaktowe źródło zasilania dla zespołów kierowniczych

* Zintegrowane odciążenie i kontrola przepływu

* Wysoka wydajność

* Zrównoważona konstrukcja wkładu

* Cicha praca

1 mobilna pompa łopatkowa

2 Seria

3 Kołnierz montażowy

Kołnierz montażowy A-SAE A

(Pomiń, jeśli nie jest wymagane)

4 Rozmiar pierścionka – dostawa

(Wartość SAE – 1200 obr./min i 7 barów (100 psi))

10 – 1,0 USgpm 40 – 4,0 USgpm

15 – 1,5 USgpm 50 – 5,0 USgpm

20 – 2,0 USgpm 60 – 6,0 USgpm

5 Kontrolowane natężenie przepływu

(przy 1500 obr./min i 7 barów (100 psi))

15 – 6 l/min (1,5 USgpm)

20 – 8 l/min (2 USgpm)

25 – 9,5 l/min (2,5 USgpm)

30 – 11 l/min (3 USgpm)

35–13 l/min (3,5 USgpm)

40 – 15 l/min (4 USgpm)

45–17 l/min (4,5 USgpm)

50–19 l/min (5 USgpm)

55–21 l/min (5,5 USgpm)

60 – 23 l/min (6 USgpm)

65–25 l/min (6,5 USgpm)

70 – 26,5 l/min (7 USgpm)

75–28 l/min (7,5 USgpm)

6 Ustawienie zaworu nadmiarowego

(ciśnienie pękające)

05 – 35 barów (500 psi)

07 – 52 bary (750 psi)

10 – 70 barów (1000 psi)

12 – 86 barów (1250 psi)

15 – 100 barów (1500 psi)

17 – 120 barów (1750 psi)

20 – 140 barów (2000 psi)

7 Filtr zbiornikowy

F – Filtr zamiast standardowej przegrody.

Pomiń, jeśli nie jest to wymagane.

8 Zbiornik lub kolektor

Zbiornik 07 – 1147 ml (70 cali3).

(Pomiń dla VTM42A)

Zbiornik 11 – 1884 mL (115 in3).

(Pomiń dla VTM42A)

MA – Rozdzielacz bez rury obejściowej

MB – Rozdzielacz z rurką obejściową

MD – Rozdzielacz z przyłączem zbiornika 90o

ME – Kolektor odlewany bez rury obejściowej

MF – Kolektor odlewany z rurką obejściową

NIE – Brak (tylko zamknięcie wysyłki)

9 Obrót wału

R - Prawa ręka (zgodnie z ruchem wskazówek zegara)

L – Lewa ręka (przeciwnie do ruchu wskazówek zegara)

10 Typ wału

1 – Gwintowane (tylko VTM42)

38 – Wielowypustowy (tylko VTM42A)

11 Projekt

Z zastrzeżeniem zmian. Wymiary montażowe pozostają takie same dla wersji od -10 do -19.

Wartości oparte na zastosowaniu przeciwzużyciowego oleju naftowego 150 SUS przy 100°F i ciśnieniu wlotowym 0 PSI.
