Rexroth Hydraulic Proporional Directional Valve 4WRKE32

Im Online Czat teraz

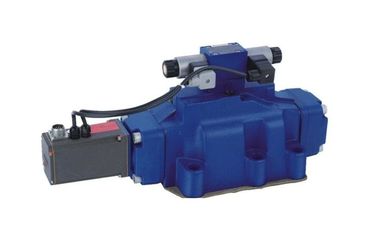

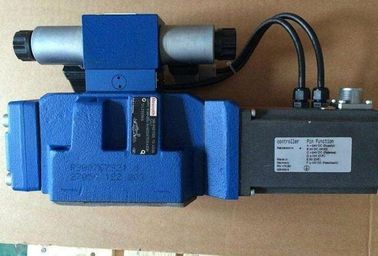

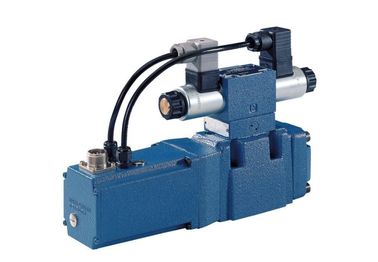

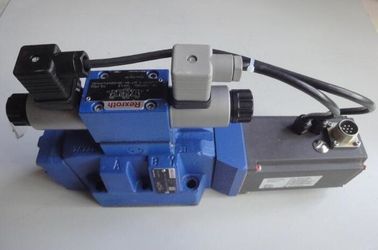

Rexroth Hydraulic Proporional Directional Valve 4WRKE32

Rexroth Hydraulic Proporional Directional Valve 4WRKE32
Rexroth Hydraulic Proporional Directional Valve 4WRKE32 Rexroth Hydraulic Proporional Directional Valve 4WRKE32 Rexroth Hydraulic Proporional Directional Valve 4WRKE32 Rexroth Hydraulic Proporional Directional Valve 4WRKE32

Duży Obraz :  Rexroth Hydraulic Proporional Directional Valve 4WRKE32

Szczegóły Produktu:
Miejsce pochodzenia: Niemcy
Nazwa handlowa: Rexroth
Numer modelu: Rexroth 4WRKE32E1 4WRKE32E600 W4RKE32W6 4WRKE32W8 Proporcjonalny zawór kierunkowy
Zapłata:
Minimalne zamówienie: 1
Cena: On request
Szczegóły pakowania: Standardowe pudełko papierowe
Czas dostawy: 7-10 dni
Zasady płatności: T/T, Western Union
Możliwość Supply: 100 SZTUK miesięcznie
Szczegółowy opis produktu
High Light:

rexroth proportional valve

,

hydraulic pressure relief valve

Rexroth 4WRKE Proporcjonalny zawór kierunkowy

Rozmiar 10, 16, 25, 27, 32, 35
Seria komponentów 3X
Maksymalne ciśnienie robocze 350 bar
Maksymalny przepływ 3000 l / min

funkcje

* Sterowane pilotem 2-stopniowe proporcjonalne zawory kierunkowe z elektrycznym sprzężeniem zwrotnym położenia głównej suwnicy sterującej i zintegrowanej elektroniki (OBE) Kontrola kierunku i wielkości przepływu
* Proporcjonalna praca elektromagnesu
W przypadku montażu na płycie: Wzorzec portu zgodnie z ISO 4401 Elektryczne sprzężenie zwrotne położenia
* Sterowany sprężyną główny suwak sterujący Pilotowy zawór sterujący: jednostopniowy proporcjonalny zawór kierunkowy
* Główny etap z kontrolą położenia

Dane techniczne

Generał

Rodzaj 4WRKE
Rozmiar 10 16 25 27 32 35
Pozycja instalacji dowolny, najlepiej poziomy
Zakres temperatur otoczenia DO -20 ... +50
Zakres temperatur przechowywania DO -20 ... +80
Waga kg 8.7 11.2 16.8 17 31,5 34
Test sinusoidalny zgodnie z DIN EN 60068-2-6 10 cykli, 10 ... 2000 .. 10 Hz z logarytmiczną prędkością zmiany częstotliwości 1 oktawa / min, 5 do 57 Hz, amplituda 1,5 mm (pp), 57 do 2000 Hz, amplituda 10g, 3 osie
Test hałasu zgodnie z DIN EN 60068-2-64 20 ... 2000 Hz, amplituda 0.05g2 / Hz (10gRMS) 3 osie, czas badania 30 min na oś
Test udarowy zgodnie z DIN EN 60068-2-27 Pół-sinus 15g / 11 ms, 3-krotnie w plus i 3-krotnie w ujemnym kierunku na oś, 3 osie
Wilgotne ciepło zgodnie z DIN EN 60068-2-30 Wariant 2: +25 ° C ... +55 ° C, 90% ... 97% wilgotności względnej, 2 cykle á 24 godziny

Hydrauliczny

Rozmiar 10 16 25 27 32 35
Maksymalne ciśnienie robocze bar 350
Maksymalne ciśnienie robocze Port P bar 315 350 210 350
Port A bar 315 350 210 350
Port B bar 315 350 210 350
Zakres ciśnienia roboczego Zawór sterujący pilota, dopływ oleju sterującego bar 25 ... 315
Maksymalne ciśnienie powrotne Port T, zewnętrzny powrót oleju pilotowego bar 315 250 210 250
Port T, wewnętrzny powrót oleju pilotowego bar 10
Port Y bar 10
Maksymalny przepływ l / min 170 460 870 1000 1600 3000
Przepływ nominalny 1) l / min 25
50
100
125
150
200
220
220
350
500 400
600
1000
Przepływ pilotażowy sygnał wejściowy 0 → 100% Port X i Y. l / min 4.1 8.5 11.7 13
Zakres temperatury płynu hydraulicznego DO -20 ... +80
raczej DO -40 ... +50
Zakres lepkości mm² / s 20 ... 380
raczej mm² / s 30 ... 45
Maksymalny dopuszczalny stopień zanieczyszczenia płynu hydraulicznego, klasa czystości zgodnie z ISO 4406 (c) 2) Zawór sterujący pilota Klasa 18/16/13 zgodnie z ISO 4406 (c)
Zawór główny Klasa 20/18/15 zgodnie z ISO 4406 (c)
Histereza % ≤ 1
Czułość odpowiedzi % ≤ 0,5
1) ± 10% przy Δp = 10 bar, Δp = różnica ciśnień zaworu
2) Klasy czystości określone dla komponentów muszą być przestrzegane w układach hydraulicznych. Skuteczna filtracja zapobiega błędom i jednocześnie zwiększa cykl życia komponentów. Informacje na temat wyboru filtrów można znaleźć na stronie www.boschrexroth.com/filter.

Elektryczny

Rozmiar 10 16 25 27 32 35
Typ napięcia Napięcie stałe
Rodzaj sygnału analog
Maksymalne zużycie prądu wzmacniacza ZA 1.5
wzmacniacza (prąd impulsu) ZA 3
Klasa ochrony zgodnie z DIN EN 60529 IP65 (z zamontowanym i zablokowanym złączem)
Zasilacz V 24
Zakres napięcia zasilania V 18 ... 35
Uziemienie (GND) V 0
Wprowadzanie wartości polecenia "A1" V 10
Zakres wprowadzania wartości polecenia "F1" mama 4 ... 20
Rzeczywista wartość wyjściowa "A1" V 10
Zakres wyjściowy rzeczywistej wartości "F1" mama 4 ... 20
Płyn hydrauliczny Klasyfikacja Odpowiednie materiały uszczelniające Standardy
Oleje mineralne i pokrewne węglowodory HL, HLP NBR / FKM DIN 51524
Ognioodporny - zawierający wodę HFC (Fuchs HYDROTHERM 46M, Petrofer Ultra Safe 620) NBR ISO 12922
Estry kwasu fosforowego HFD-R FKM

Ważne informacje na temat płynów hydraulicznych:

Aby uzyskać więcej informacji i danych na temat stosowania innych płynów hydraulicznych, skontaktuj się z nami.

Mogą występować ograniczenia dotyczące technicznych danych zaworu (temperatura, zakres ciśnienia, cykl życia, okresy konserwacji itp.).

Temperatura zapłonu procesu i medium roboczego musi wynosić 40 K powyżej maksymalnej temperatury powierzchni solenoidu.

Ognioodporne - zawierające wodę:
Maksymalna różnica ciśnień na krawędź sterującą 175 bar
Ciśnienie wstępnego obciążenia w porcie zbiornika> 20% różnicy ciśnień, w przeciwnym razie zwiększona kawitacja
Cykl życia w porównaniu do pracy z olejem mineralnym HL, HLP 50% do 100%

SAAR specjalizuje się w pompach, silnikach, zaworach, łożyskach, sprzęgłach, skrzyniach biegów, częściach zamiennych do silników, elementach filtrów, złączach, złączach, komponentach elektronicznych i akcesoriach, częściach zamiennych do pojazdów mobilnych.
Rexroth 4WRKE32E1 4WRKE32E600 W4RKE32W6 4WRKE32W8 Proporcjonalny zawór kierunkowy   na wyprzedaży, krótki czas realizacji, najlepsza cena !!!
R900782033 4WRKE32E000L-3X / 6EG24K31 / A5D3M-346
R901117336 4WRKE32E1-600L-3X / 6EG24EK31 / A1D3M
R901268348 4WRKE32E1-600L-3X / 6EG24EK31 / A1D3V
R901061842 4WRKE32E1-600L-3X / 6EG24EK31 / A5D3M
R900716436 4WRKE32E1-600L-3X / 6EG24EK31 / A5D3M-280
R901124444 4WRKE32E1-600L-3X / 6EG24EK31 / C1D3M
R901102982 4WRKE32E1-600L-3X / 6EG24K31 / A1D3M
R901089781 4WRKE32E1-600L-3X / 6EG24K31 / A1D3M-280
R900753006 4WRKE32E1-600L-3X / 6EG24K31 / A5D3M
R900711650 4WRKE32E1-600L-3X / 6EG24K31 / A5D3M-280
R901231200 4WRKE32E1-600L-3X / 6EG24K31 / C1D3M
R901141349 4WRKE32E1-600L-3X / 6EG24K31 / F1D3M
R901100916 4WRKE32E1-600P-3X / 6EG24K31 / A1D3M
R901224967 4WRKE32E3-400L-3X / 6EG24K31 / F1D3M
R900749131 4WRKE32E3-600L-3X / 6EG24EK31 / A5D3M-280
R900757166 4WRKE32E3-600L-3X / 6EG24K31 / A5D3M
R901213323 4WRKE32E3-600L-3X / 6EG24K31 / F1D3M
R901075896 4WRKE32E3-600P-3X / 6EG24K31 / A1D3M
R901125229 4WRKE32E400L-3X / 6EG24EK31 / A1D3M
R901056702 4WRKE32E400L-3X / 6EG24ETK31 / A1D3M
R901190018 4WRKE32E400L-3X / 6EG24K31 / A1D3M
R901119343 4WRKE32E400L-3X / 6EG24K31 / A5D3M-280
R900743960 4WRKE32E400S-3X / 6EG24ETK31 / A5D3M
R901033473 4WRKE32E600L-3X / 6EG24EK31 / A1D3M
R901018297 4WRKE32E600L-3X / 6EG24EK31 / A1D3M-280
R900717062 4WRKE32E600L-3X / 6EG24EK31 / A5D3M
R900762393 4WRKE32E600L-3X / 6EG24EK31 / A5D3M-280
R901093691 4WRKE32E600L-3X / 6EG24EK31 / C1D3M
R901076137 4WRKE32E600L-3X / 6EG24EK31 / F1D3M
R901016496 4WRKE32E600L-3X / 6EG24ETK31 / A1D3M
R901124438 4WRKE32E600L-3X / 6EG24ETK31 / A1D3V
R900712050 4WRKE32E600L-3X / 6EG24ETK31 / A5D3M
R901026586 4WRKE32E600L-3X / 6EG24ETK31 / A5D3M-560
R900734062 4WRKE32E600L-3X / 6EG24K31 / A1D3M
R900249917 4WRKE32E600L-3X / 6EG24K31 / A1D3M-280
R900739618 4WRKE32E600L-3X / 6EG24K31 / A1D3V
R900713637 4WRKE32E600L-3X / 6EG24K31 / A5D3M
R900713635 4WRKE32E600L-3X / 6EG24K31 / A5D3M-280
R900712759 4WRKE32E600L-3X / 6EG24K31 / C1D3M
R900245364 4WRKE32E600L-3X / 6EG24K31 / F1D3M
R901067075 4WRKE32E600L-3X / 6EG24TK31 / A5D3M
R900779949 4WRKE32E600S-3X / 6EG24ETK31 / A1D3M
R900742149 4WRKE32E600S-3X / 6EG24ETK31 / A5D3M
R901201718 4WRKE32R3-400L-3X / 6EG24K31 / A1D3M
R901183869 4WRKE32R3-400L-3X / 6EG24K31 / F1D3M
R901183870 4WRKE32R3-600L-3X / 6EG24K31 / F1D3M
R900714093 4WRKE32W000L-3X / 6EG24EK31 / A5D3M-714
R900718659 4WRKE32W000L-3X / 6EG24EK31 / A5D3M-715
R900766030 4WRKE32W000L-3X / 6EG24EK31 / A5D3M-730
R901040669 4WRKE32W000L-3X / 6EG24EK31 / A5D3M-809
R900718601 4WRKE32W000L-3X / 6EG24EK31 / A5D3WC15M-715
R901132750 4WRKE32W2-600L-3X / 6EG24K31 / A5D3M
R900773692 4WRKE32W6-400L-3X / 6EG24EK31 / A5D3M
R901122589 4WRKE32W6-400L-3X / 6EG24EK31 / F1D3M
R901124442 4WRKE32W6-400L-3X / 6EG24ETK31 / F1D3M
R901044433 4WRKE32W6-400L-3X / 6EG24K31 / A1D3M
R901117295 4WRKE32W6-400L-3X / 6EG24K31 / F1D3M
R901088904 4WRKE32W6-600L-3X / 6EG24EK31 / A1D3M
R900729161 4WRKE32W6-600L-3X / 6EG24EK31 / A5D3M
R900709015 4WRKE32W6-600L-3X / 6EG24EK31 / A5D3M-280
R900732239 4WRKE32W6-600L-3X / 6EG24EK31 / C5D3M-718
R901016317 4WRKE32W6-600L-3X / 6EG24EK31 / F1D3M
R900249276 4WRKE32W6-600L-3X / 6EG24ETK31 / A1D3M
R901153481 4WRKE32W6-600L-3X / 6EG24ETK31 / F1D3V
R900780615 4WRKE32W6-600L-3X / 6EG24K31 / A1D3M
R901238441 4WRKE32W6-600L-3X / 6EG24K31 / A1D3V
R900721875 4WRKE32W6-600L-3X / 6EG24K31 / A5D3M
R900762389 4WRKE32W6-600L-3X / 6EG24K31 / F1D3M
R900701446 4WRKE32W6-600L-3X / 6EG24TK31 / A1D3M
R901026641 4WRKE32W6-600P-3X / 6EG24EK31 / A1D3M
R900740749 4WRKE32W6-600P-3X / 6EG24EK31 / A5D3M
R901096192 4WRKE32W6-600P-3X / 6EG24EK31 / A5D3M-280
R901011230 4WRKE32W6-600P-3X / 6EG24EK31 / C1D3M
R901047149 4WRKE32W6-600P-3X / 6EG24EK31 / F1D3V
R901184378 4WRKE32W6-600P-3X / 6EG24K31 / A1D3M-280
R900706744 4WRKE32W8-000L-3X / 6EG24EK31 / A5D3M-704
R901107424 4WRKE32W8-400L-3X / 6EG24EK31 / A1D3M
R901121949 4WRKE32W8-400L-3X / 6EG24EK31 / F1D3M
R901090623 4WRKE32W8-600L-3X / 6EG24EK31 / A1D3M
R900747304 4WRKE32W8-600L-3X / 6EG24EK31 / A5D3M
R900731019 4WRKE32W8-600L-3X / 6EG24EK31 / A5D3M-280
R901093095 4WRKE32W8-600L-3X / 6EG24EK31 / F1D3M
R900718023 4WRKE32W8-600L-3X / 6EG24ETK31 / A1D3M
R901014199 4WRKE32W8-600L-3X / 6EG24ETK31 / A5D3M
R901055130 4WRKE32W8-600L-3X / 6EG24ETK31 / F1D3M
R901023120 4WRKE32W8-600L-3X / 6EG24K31 / A1D3M
R901056252 4WRKE32W8-600L-3X / 6EG24K31 / A1D3V
R900704403 4WRKE32W8-600L-3X / 6EG24K31 / A5D3M
R901299712 4WRKE32W8-600L-3X / 6EG24K31 / C1D3M
R900709134 4WRKE32W8-600L-3X / 6EG24K31 / F1D3M
R901048597 4WRKE32W8-600L-3X / 6EG24TK31 / A1D3M
R900724034 4WRKE32W8-600L-3X / 6EG24TK31 / A1D3V
R901060544 4WRKE32W8-600P-3X / 6EG24K31 / A1D3M
R900721885 4WRKE32W8-600P-3X / 6EG24K31 / A5D3M
R901167507 4WRKE32W8-600P-3X / 6EG24K31 / F1D3M
R900711743 4WRKE32W9-600L-3X / 6EG24EK31 / A5D3M
