| RM 1902, EASEY BLDG., 253-261 HENNESSY ROAD, WANCHAI, HONGKONG | jason@hydraulicpumpvalve.com |
 |
| Miejsce pochodzenia: | Niemcy |
| Nazwa handlowa: | Rexroth |
| Numer modelu: | Rexroth 4WRKE35E1000L 4WRKE1-1000L 4W4RKE35W6-1000L 4WRKE35W8-1000L Proporcjonalny zawór kierunkowy |
| Minimalne zamówienie: | 1 |
|---|---|
| Cena: | On request |
| Szczegóły pakowania: | Standardowe pudełko papierowe |
| Czas dostawy: | 7-10 dni |
| Zasady płatności: | T/T, Western Union |
| Możliwość Supply: | 100 SZTUK miesięcznie |
| Podkreślić: | rexroth proportional valve,hydraulic pressure relief valve |
||
|---|---|---|---|

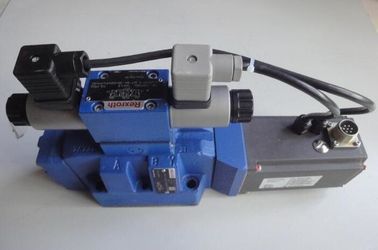

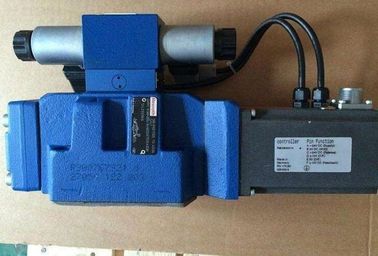

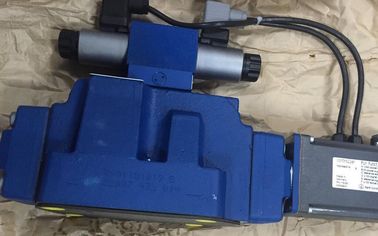

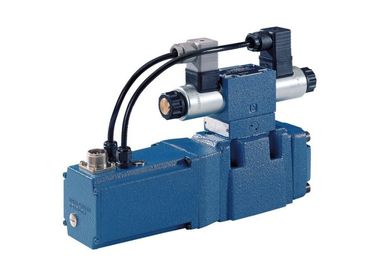

Rexroth 4WRKE Proporcjonalny zawór kierunkowy
Rozmiar 10, 16, 25, 27, 32, 35
Seria komponentów 3X
Maksymalne ciśnienie robocze 350 bar
Maksymalny przepływ 3000 l / min
funkcje
* Sterowane pilotem 2-stopniowe proporcjonalne zawory kierunkowe z elektrycznym sprzężeniem zwrotnym położenia głównej suwnicy sterującej i zintegrowanej elektroniki (OBE) Kontrola kierunku i wielkości przepływu
* Proporcjonalna praca elektromagnesu
W przypadku montażu na płycie: Wzorzec portu zgodnie z ISO 4401 Elektryczne sprzężenie zwrotne położenia
* Sterowany sprężyną główny suwak sterujący Pilotowy zawór sterujący: jednostopniowy proporcjonalny zawór kierunkowy
* Główny etap z kontrolą położenia
| Rodzaj | 4WRKE | ||||||
| Rozmiar | 10 | 16 | 25 | 27 | 32 | 35 | |
| Pozycja instalacji | dowolny, najlepiej poziomy | ||||||
| Zakres temperatur otoczenia | DO | -20 ... +50 | |||||
| Zakres temperatur przechowywania | DO | -20 ... +80 | |||||
| Waga | kg | 8.7 | 11.2 | 16.8 | 17 | 31,5 | 34 |
| Test sinusoidalny zgodnie z DIN EN 60068-2-6 | 10 cykli, 10 ... 2000 .. 10 Hz z logarytmiczną prędkością zmiany częstotliwości 1 oktawa / min, 5 do 57 Hz, amplituda 1,5 mm (pp), 57 do 2000 Hz, amplituda 10g, 3 osie | ||||||
| Test hałasu zgodnie z DIN EN 60068-2-64 | 20 ... 2000 Hz, amplituda 0.05g2 / Hz (10gRMS) 3 osie, czas badania 30 min na oś | ||||||
| Test udarowy zgodnie z DIN EN 60068-2-27 | Pół-sinus 15g / 11 ms, 3-krotnie w plus i 3-krotnie w ujemnym kierunku na oś, 3 osie | ||||||
| Wilgotne ciepło zgodnie z DIN EN 60068-2-30 | Wariant 2: +25 ° C ... +55 ° C, 90% ... 97% wilgotności względnej, 2 cykle á 24 godziny | ||||||
| Rozmiar | 10 | 16 | 25 | 27 | 32 | 35 | |||
| Maksymalne ciśnienie robocze | bar | 350 | |||||||
| Maksymalne ciśnienie robocze | Port P | bar | 315 | 350 | 210 | 350 | |||
| Port A | bar | 315 | 350 | 210 | 350 | ||||
| Port B | bar | 315 | 350 | 210 | 350 | ||||
| Zakres ciśnienia roboczego | Zawór sterujący pilota, dopływ oleju sterującego | bar | 25 ... 315 | ||||||
| Maksymalne ciśnienie powrotne | Port T, zewnętrzny powrót oleju pilotowego | bar | 315 | 250 | 210 | 250 | |||
| Port T, wewnętrzny powrót oleju pilotowego | bar | 10 | |||||||
| Port Y | bar | 10 | |||||||
| Maksymalny przepływ | l / min | 170 | 460 | 870 | 1000 | 1600 | 3000 | ||
| Przepływ nominalny 1) | l / min | 25 50 100 | 125 150 200 220 | 220 350 | 500 | 400 600 | 1000 | ||
| Przepływ pilotażowy | sygnał wejściowy 0 → 100% | Port X i Y. | l / min | 4.1 | 8.5 | 11.7 | 13 | ||
| Zakres temperatury płynu hydraulicznego | DO | -20 ... +80 | |||||||
| raczej | DO | -40 ... +50 | |||||||
| Zakres lepkości | mm² / s | 20 ... 380 | |||||||
| raczej | mm² / s | 30 ... 45 | |||||||
| Maksymalny dopuszczalny stopień zanieczyszczenia płynu hydraulicznego, klasa czystości zgodnie z ISO 4406 (c) 2) | Zawór sterujący pilota | Klasa 18/16/13 zgodnie z ISO 4406 (c) | |||||||
| Zawór główny | Klasa 20/18/15 zgodnie z ISO 4406 (c) | ||||||||
| Histereza | % | ≤ 1 | |||||||
| Czułość odpowiedzi | % | ≤ 0,5 | |||||||
| 1) | ± 10% przy Δp = 10 bar, Δp = różnica ciśnień zaworu |
| 2) | Klasy czystości określone dla komponentów muszą być przestrzegane w układach hydraulicznych. Skuteczna filtracja zapobiega błędom i jednocześnie zwiększa cykl życia komponentów. Informacje na temat wyboru filtrów można znaleźć na stronie www.boschrexroth.com/filter. |
| Rozmiar | 10 | 16 | 25 | 27 | 32 | 35 | ||
| Typ napięcia | Napięcie stałe | |||||||
| Rodzaj sygnału | analog | |||||||
| Maksymalne zużycie prądu | wzmacniacza | ZA | 1.5 | |||||
| wzmacniacza (prąd impulsu) | ZA | 3 | ||||||
| Klasa ochrony zgodnie z DIN EN 60529 | IP65 (z zamontowanym i zablokowanym złączem) | |||||||
| Zasilacz | V | 24 | ||||||
| Zakres napięcia zasilania | V | 18 ... 35 | ||||||
| Uziemienie (GND) | V | 0 | ||||||
| Wprowadzanie wartości polecenia | "A1" | V | 10 | |||||
| Zakres wprowadzania wartości polecenia | "F1" | mama | 4 ... 20 | |||||
| Rzeczywista wartość wyjściowa | "A1" | V | 10 | |||||
| Zakres wyjściowy rzeczywistej wartości | "F1" | mama | 4 ... 20 | |||||
| Płyn hydrauliczny | Klasyfikacja | Odpowiednie materiały uszczelniające | Standardy |
| Oleje mineralne i pokrewne węglowodory | HL, HLP | NBR / FKM | DIN 51524 |
| Ognioodporny - zawierający wodę | HFC (Fuchs HYDROTHERM 46M, Petrofer Ultra Safe 620) | NBR | ISO 12922 |
| Estry kwasu fosforowego | HFD-R | FKM | |
Ważne informacje na temat płynów hydraulicznych: Aby uzyskać więcej informacji i danych na temat stosowania innych płynów hydraulicznych, skontaktuj się z nami. Mogą występować ograniczenia dotyczące technicznych danych zaworu (temperatura, zakres ciśnienia, cykl życia, okresy konserwacji itp.). Temperatura zapłonu procesu i medium roboczego musi wynosić 40 K powyżej maksymalnej temperatury powierzchni solenoidu. Ognioodporne - zawierające wodę: | |||
| R901025614 | 4WRKE35E1000L-3X / 6EG24EK31 / A1D3M |
| R901211507 | 4WRKE35E1000L-3X / 6EG24EK31 / A1D3V |
| R900762781 | 4WRKE35E1000L-3X / 6EG24EK31 / C1D3M |
| R900717029 | 4WRKE35E1000L-3X / 6EG24ETK31 / A1D3M |
| R900773355 | 4WRKE35E1000L-3X / 6EG24K31 / A1D3M |
| R901024647 | 4WRKE35E1000L-3X / 6EG24K31 / A1D3M-280 |
| R901132836 | 4WRKE35E1000L-3X / 6EG24K31 / A1D3M-905 |
| R901102529 | 4WRKE35E1000L-3X / 6EG24K31 / A1D3V |
| R901102529 | 4WRKE35E1000L-3X / 6EG24K31 / A1D3V021-60510260 |
| R900726602 | 4WRKE35E1000L-3X / 6EG24K31 / A5D3M |
| R900718328 | 4WRKE35E1000L-3X / 6EG24K31 / A5D3M-280 |
| R901177187 | 4WRKE35E1000L-3X / 6EG24K31 / C1D3M |
| R901135910 | 4WRKE35E1000L-3X / 6EG24TK31 / A1D3M |
| R901025013 | 4WRKE35E1-1000L-3X / 6EG24EK31 / A1D3M |
| R901100929 | 4WRKE35E1-1000L-3X / 6EG24EK31 / A1D3V |
| R901101368 | 4WRKE35E1-1000L-3X / 6EG24EK31 / A5D3M-280 |
| R900775473 | 4WRKE35E1-1000L-3X / 6EG24ETK31 / A1D3M |
| R900718331 | 4WRKE35E1-1000L-3X / 6EG24ETK31 / A5D3M |
| R901033705 | 4WRKE35E1-1000L-3X / 6EG24K31 / A1D3M |
| R901018298 | 4WRKE35E1-1000L-3X / 6EG24K31 / A1D3M-280 |
| R901056255 | 4WRKE35E1-1000L-3X / 6EG24K31 / A1D3V |
| R901093110 | 4WRKE35E1-1000L-3X / 6EG24K31 / A5D3M |
| R900756658 | 4WRKE35E1-1000L-3X / 6EG24K31 / A5D3M-280 |
| R901231227 | 4WRKE35E1-1000L-3X / 6EG24K31 / C1D3M |
| R901052827 | 4WRKE35E1-1000L-3X / 6EG24K31 / F1D3V |
| R901039677 | 4WRKE35E3-1000L-3X / 6EG24K31 / A1D3M |
| R901081173 | 4WRKE35E3-1000L-3X / 6EG24TK31 / A1D3M |
| R901124051 | 4WRKE35EA-1000L-3X / 6EG24EK31 / A1D3M |
| R901160858 | 4WRKE35R3-1000L-3X / 6EG24K31 / A1D3M |
| R901183466 | 4WRKE35R3-1000L-3X / 6EG24K31 / F1D3M |
| R900751307 | 4WRKE35W2-1000L-3X / 6EG24K31 / A5D3M |
| R901094074 | 4WRKE35W6-1000L-3X / 6EG24EK31 / A1D3M |
| R901263621 | 4WRKE35W6-1000L-3X / 6EG24EK31 / F1D3M |
| R900717030 | 4WRKE35W6-1000L-3X / 6EG24ETK31 / A1D3M |
| R901094481 | 4WRKE35W6-1000L-3X / 6EG24ETK31 / F1D3M |
| R901136533 | 4WRKE35W6-1000L-3X / 6EG24K31 / A1D3M |
| R900715082 | 4WRKE35W6-1000L-3X / 6EG24K31 / A5D3M |
| R901240438 | 4WRKE35W6-1000L-3X / 6EG24K31 / C1D3M |
| R900773088 | 4WRKE35W6-1000L-3X / 6EG24K31 / F1D3M |
| R901242289 | 4WRKE35W6-1000P-3X / 6EG24EK31 / C1D3M |
| R901227838 | 4WRKE35W6-1000P-3X / 6EG24K31 / F1D3M |
| R901054883 | 4WRKE35W8-1000L-3X / 6EG24EK31 / A1D3M |
| R901127413 | 4WRKE35W8-1000L-3X / 6EG24EK31 / F1D3M |
| R900759331 | 4WRKE35W8-1000L-3X / 6EG24ETK31 / A5D3M |
| R901160961 | 4WRKE35W8-1000L-3X / 6EG24ETK31 / F1D3M |
| R900704404 | 4WRKE35W8-1000L-3X / 6EG24K31 / A5D3M |
| R901176133 | 4WRKE35W8-1000L-3X / 6EG24K31 / F1D3M |
| R901048598 | 4WRKE35W8-1000L-3X / 6EG24TK31 / A1D3M |
