| High Light: | rexroth proportional valve,hydraulic solenoid valve |
||
|---|---|---|---|

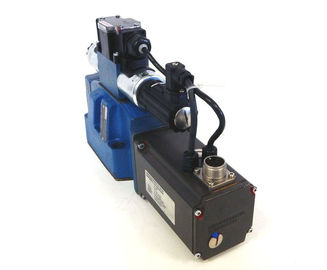

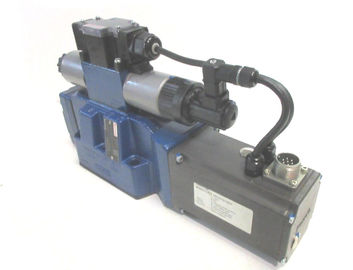

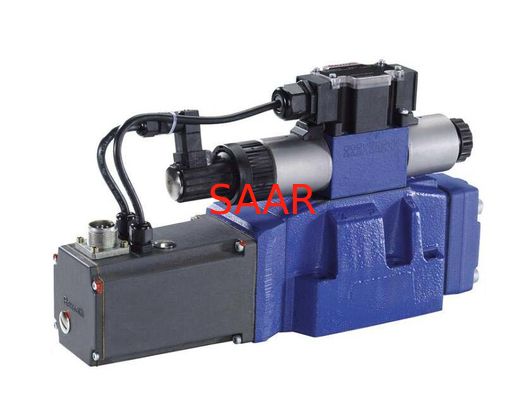

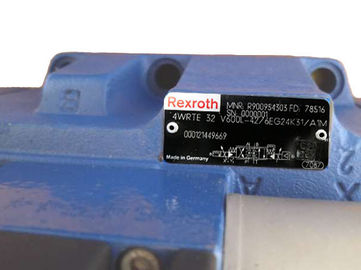

Rexroth Zawory kierunkowe o wysokiej odpowiedzi, sterowane pilotem, z elektrycznym sprzężeniem zwrotnym i zintegrowaną elektroniką (OBE) 4WRTE
Rozmiar 10 ... 35
Seria komponentów 4X
Maksymalne ciśnienie robocze 350 bar
Maksymalny przepływ 3000 l / min
Przepływ nominalny 25 ... 1000 l / min
funkcje
Niezawodny - sprawdzona i wytrzymała konstrukcja
Bezpieczny
- Automatyczna kompensacja ciśnienia w komorach sterujących na głównym stopniu za pomocą pilota controlvalve
- Suwnica kontrolna głównego stopnia w środkowej pozycji środka sprężynowania i / lub w pozycji przesuniętej
- Opcjonalnie z monitorowaniem położenia szpuli
Elastyczny - odpowiedni do sterowania położeniem, prędkością i ciśnieniem
Precyzyjny - wysoka czułość reakcji i mała histereza
W przypadku zastosowań poza tymi parametrami prosimy o konsultację!
| Rodzaj | 4WRTE | ||||||
| Rozmiar | 10 | 16 | 25 | 27 | 32 | 35 | |
| Seria komponentów | 4X | ||||||
| Pozycja instalacji | dowolny, najlepiej poziomy | ||||||
| Ziemia | kg | 8.7 | 11.2 | 16.8 | 17 | 31,5 | 34 |
| Zakres temperatur otoczenia | DO | -20 ... +50 | |||||
| Test sinusoidalny zgodnie z DIN EN 60068-2-6 | 10 ... 2000 Hz / maksymalnie 10 g / 10 cykli / 3 osie | ||||||
| Test hałasu zgodnie z DIN EN 60068-2-64 | 20 ... 2000 Hz / 10 g RMS / 30 g pik / 30 minut / 3 osie | ||||||
| Porażenie transportowe zgodnie z DIN EN 60068-2-27 | 15 g / 11 ms / 3 wyładowania / 3 osie | ||||||
| Wartości MTTF D zgodnie z EN ISO 13849 1) | Lata | 150 | |||||
| Wilgotne ciepło zgodnie z DIN EN 60068-2-30 | Wariant 2: +25 ° C ... +55 ° C, 90% ... 97% wilgotności względnej, 2 cykle á 24 godziny | ||||||
| 1) | Z symbolem E, E1, W6 i W8; w kierunku suwaka sterującego wzdłużnego, występuje wystarczające zachodzenie na siebie bez obciążenia uderzeniowego / wibracyjnego; obserwować orientację instalacji w odniesieniu do głównego kierunku przyspieszenia. |
| Rodzaj | 4WRTE | ||||||||
| Rozmiar | 10 | 16 | 25 | 27 | 32 | 35 | |||
| Maksymalne ciśnienie robocze | bar | 350 | 270 | 350 | |||||
| Maksymalne ciśnienie robocze | Port P | bar | 350 | 270 | 350 | ||||
| Port A | bar | 350 | 270 | 350 | |||||
| Port B | bar | 350 | 270 | 350 | |||||
| Maksymalne ciśnienie robocze | Zawór sterujący pilota | Pilotażowe zasilanie olejem 1) | bar | 25 ... 315 | |||||
| Maksymalne ciśnienie powrotne | Port T | Wewnętrzne zasilanie olejem pilotowym | statyczny <10 bar | ||||||
| Port T | Zewnętrzne zasilanie olejem pilotowym | bar | 315 | 250 | 210 | 250 | |||
| Port Y | statyczny <10 bar | ||||||||
| Przepływ nominalny 2) | l / min | 25 50 100 | 125 150 200 220 | 220 350 | 500 | 400 600 | 1000 | ||
| Maksymalny przepływ | l / min | 170 | 460 | 870 | 1000 | 1600 | 3000 | ||
| Przepływ pilotowy 3) | l / min | 7 | 14 | 20 | 27 | 29 | |||
| Głośność pilotażowa 0 ... 100% | cm³ | 1.1 | 2.9 | 6.8 | 17,7 | 33,9 | |||
| Zakres temperatury płynu hydraulicznego | DO | -20 ... +80 | |||||||
| raczej | DO | +40 ... +80 | |||||||
| Zakres lepkości | mm² / s | 20 ... 380 | |||||||
| raczej | mm² / s | 30 ... 45 | |||||||
| Maksymalny dopuszczalny stopień zanieczyszczenia płynu hydraulicznego, klasa czystości zgodnie z ISO 4406 (c) 4) | Klasa 18/16/13 zgodnie z ISO 4406 (c) | ||||||||
| Histereza | % | ≤ 0,1 | |||||||
| Czułość odpowiedzi | % | ≤ 0,05 | |||||||
| Dryf temperatury | % / 10 ° C | <0,3 | |||||||
| 1) | Aby uzyskać doskonałe działanie systemu, zalecamy zewnętrzne zasilanie olejem pilotażowym dla ciśnień powyżej 210 barów. |
| 2) | qV nom ± 10% z Δp = 5 bar / krawędź sterująca; przepływ dla odchylenia Δp patrz wzór. |
| 3) | W porcie X lub Y ze stopniowanym sygnałem wejściowym od 0 do 100% (315 bar) |
| 4) | Klasy czystości określone dla komponentów muszą być przestrzegane w układach hydraulicznych. Skuteczna filtracja zapobiega błędom i jednocześnie zwiększa cykl życia komponentów. Informacje na temat wyboru filtrów można znaleźć na stronie www.boschrexroth.com/filter. |
| Płyn hydrauliczny | Klasyfikacja | Odpowiednie materiały uszczelniające | Standardy | Arkusz danych | |
| Oleje mineralne | HL, HLP, HLPD, HVLP, HVLPD | NBR, FKM | DIN 51524 | 90220 | |
| Ulegające biodegradacji | Nierozpuszczalne w wodzie | HETG | NBR, FKM | ISO 15380 | 90221 |
| HEES | FKM | ||||
| Rozpuszczalny w wodzie | HEPG | FKM | ISO 15380 | ||
| Ognioodporny | Bez wody | HFDU, HFDR | FKM | ISO 12922 | 90222 |
| Zawierająca wodę | HFC (Fuchs Hydrotherm 46M, Petrofer Ultra Safe 620) | NBR | ISO 12922 | 90223 | |
Ważne informacje na temat płynów hydraulicznych: W celu uzyskania dalszych informacji i danych na temat stosowania innych płynów hydraulicznych, zapoznaj się z powyższymi arkuszami danych lub skontaktuj się z nami. ▪ Mogą występować ograniczenia dotyczące technicznych danych zaworu (temperatura, zakres ciśnienia, cykl życia, okresy konserwacji itp.). ▪ Temperatura włączonego płynu hydraulicznego musi być o 40 K wyższa niż maksymalna temperatura powierzchni solenoidu. ▪ Ognioodporne - zawierające wodę: ▪ Maksymalne ciśnienie robocze 210 bar - Maksymalna różnica ciśnień na krawędź sterującą 175 bar - Ciśnienie wstępnego obciążenia w porcie zbiornika> 20% różnicy ciśnień, w przeciwnym razie zwiększona erozja kawitacji - Cykl życia w porównaniu do pracy z olejem mineralnym HL, HLP 50 ... 100% - Maksymalna temperatura płynu hydraulicznego 50 ° C - | |||||
| Rodzaj | 4WRTE | ||
| Typ napięcia | Napięcie stałe | ||
| Zasilacz | Napięcie nominalne | VDC | 24 |
| Dolna wartość graniczna | VDC | 18 | |
| Górna wartość graniczna | VDC | 35 | |
| Maksymalne dopuszczalne tętnienia resztkowe 1) | Vpp | 2.5 | |
| Maksymalne zużycie prądu | wzmacniacza | ZA | 1.6 |
| wzmacniacza (prąd impulsu) | ZA | 2.7 | |
| Maksymalna temperatura cewki 2) | DO | 150 | |
| Cykl pracy | % | 100 | |
| Maksymalne zużycie energii | 72 VA (średnia = 24 VA) | ||
| Wymagana ochrona bezpiecznika | A T | 4 (opóźnienie czasowe) | |
| Klasa ochrony zgodnie z DIN EN 60529 | IP65 (z zamontowanym i zablokowanym złączem) | ||
| Kalibracja punktu zerowego 3) | % | ≤ 1 | |
| Wejście napięciowe "A1" (wejście różnicowe) | Zakres pomiaru | VDC | -10 ... +10 |
| Rezystancja wejścia | Ω | 100 | |
| Bieżące wejście "F1" | Prąd wejściowy | mama | 4 ... 20 |
| Rezystancja wejścia | Ω | 100 | |
| Włącz wejście "A5" | Niski poziom | VDC | 0 ... 2 |
| Wysoki poziom | VDC | > 11 | |
| 1) | Przestrzegać bezwzględnych wartości granicznych napięcia zasilania. |
| 2) | Ze względu na temperaturę powierzchni cewek elektromagnetycznych należy przestrzegać norm ISO 13732-1 i ISO 4413 (ochrona przed dotykiem). |
| 3) | Zależnie od krzywej charakterystyki sygnału ciśnienia (symbol V), ex works |
Połączenie elektryczne realizowane jest za pośrednictwem 4-biegunowego złącza (oddzielna kolejność, patrz "Akcesoria") z gwintem przyłączeniowym M12 x 1.
| ➀ | Pozycja środkowa (nakładanie się szpuli sterowania mechanicznego) |
| ➁ | Otwór zaworu P → B |
| ➂ | Otwór zaworu P → A |
| R900781259 | 4WRTE32E1-400L-4X / 6EG24EK31 / A1M |
| R900244404 | 4WRTE32E1-400L-4X / 6EG24K31 / A1M |
| R901180765 | 4WRTE32E1-400L-4X / 6EG24K31 / A1WB15M |
| R900954300 | 4WRTE32E1-600L-4X / 6EG24EK31 / A1M |
| R900776143 | 4WRTE32E1-600L-4X / 6EG24EK31 / A5M |
| R900733933 | 4WRTE32E1-600L-4X / 6EG24EK31 / A5M-280 |
| R900719150 | 4WRTE32E1-600L-4X / 6EG24EK31 / F1M |
| R901253094 | 4WRTE32E1-600L-4X / 6EG24EK31 / F1V |
| R901225556 | 4WRTE32E1-600L-4X / 6EG24ETK31 / A1M |
| R901145118 | 4WRTE32E1-600L-4X / 6EG24ETK31 / A5WB15M |
| R901307562 | 4WRTE32E1-600L-4X / 6EG24ETK31 / F1M |
| R900739977 | 4WRTE32E1-600L-4X / 6EG24K31 / A1M |
| R901190181 | 4WRTE32E1-600L-4X / 6EG24K31 / A1V |
| R901160745 | 4WRTE32E1-600L-4X / 6EG24K31 / A1WB15M |
| R901262579 | 4WRTE32E1-600L-4X / 6EG24K31 / A5M |
| R900743111 | 4WRTE32E1-600L-4X / 6EG24K31 / A5WB15M |
| R901349447 | 4WRTE32E1-600L-4X / 6EG24K31 / F1M |
| R900775143 | 4WRTE32E3-600L-4X / 6EG24EK31 / A5M |
| R900245788 | 4WRTE32E3-600L-4X / 6EG24K31 / A1M |
| R900733592 | 4WRTE32E3-600L-4X / 6EG24K31 / A5M |
| R901033399 | 4WRTE32E400L-4X / 6EG24ETK31 / A1M |
| R900249499 | 4WRTE32E400L-4X / 6EG24K31 / A1M |
| R901131400 | 4WRTE32E400L-4X / 6EG24K31 / A1V |
| R901238652 | 4WRTE32E400L-4X / 6EG24K31 / F1M |
| R900775781 | 4WRTE32E400P-4X / 6EG24K31 / A1M |
| R900973643 | 4WRTE32E600L-4X / 6EG24EK31 / A1M |
| R900783517 | 4WRTE32E600L-4X / 6EG24EK31 / A5M |
| R900954301 | 4WRTE32E600L-4X / 6EG24ETK31 / A1M |
| R901066924 | 4WRTE32E600L-4X / 6EG24ETK31 / A5M |
| R900954302 | 4WRTE32E600L-4X / 6EG24K31 / A1M |
| R901131398 | 4WRTE32E600L-4X / 6EG24K31 / A1V |
| R901307116 | 4WRTE32E600L-4X / 6EG24K31 / A1WB15M |
| R900728097 | 4WRTE32E600L-4X / 6EG24K31 / A5M |
| R901349451 | 4WRTE32E600L-4X / 6EG24K31 / F1M |
| R900747078 | 4WRTE32E600L-4X / 6EG24TK31 / A1M |
| R900748596 | 4WRTE32E600L-4X / 6EG24TK31 / A5M |
| R901435696 | 4WRTE32E600L-4X = 6EG24K31 / F1M |
| R901374965 | 4WRTE32E600P-4X / 6EG24ETK31 / A1V |
| R901445270 | 4WRTE32E600P-4X / 6EG24ETK31 / F1M |
| R901412101 | 4WRTE32E600P-4X / 6EG24ETK31 / F1V |
| R900775780 | 4WRTE32E600P-4X / 6EG24K31 / A1M |
| R901235556 | 4WRTE32E600P-4X / 6EG24K31 / A5M |
| R900765011 | 4WRTE32Q2-400L-4X / 6EG24EK31 / A1M |
| R900785810 | 4WRTE32Q2-600P-4X / 6EG24ETK31 / A1M |
| R901174373 | 4WRTE32Q2-600P-4X / 6EG24ETK31 / A5M |
| R900979979 | 4WRTE32Q2-600P-4X / 6EG24K31 / A1M |
| R901009292 | 4WRTE32Q2-600P-4X / 6EG24K31 / A5M |
| R901031298 | 4WRTE32Q2-600P-4X / 6EG24K31 / A5WB15M |
| R901074170 | 4WRTE32Q2-600P-4X / 6EG24K31 / A5WB16M |
| R900769955 | 4WRTE32Q2-600P-4X / 6EG24TK31 / A5M |
| R900972707 | 4WRTE32R1-600L-4X / 6EG24K31 / A1M |
| R901164449 | 4WRTE32R1-600L-4X / 6EG24K31 / A1WB15M |
| R900728547 | 4WRTE32R5-600L-4X / 6EG24K31 / A1M |
| R900974079 | 4WRTE32R600L-4X / 6EG24K31 / A1M |
| R900758706 | 4WRTE32R600L-4X / 6EG24K31 / A5M |
| R900777117 | 4WRTE32V1-400L-4X / 6EG24K31 / A1M |
| R901323939 | 4WRTE32V1-600L-4X / 6EG24EK31 / A1M |
| R901022150 | 4WRTE32V1-600L-4X / 6EG24ETK31 / A1M |
| R900618418 | 4WRTE32V1-600L-4X / 6EG24K31 / A1M |
| R901362850 | 4WRTE32V1-600L-4X / 6EG24K31 / A1V |
| R900731825 | 4WRTE32V1-600L-4X / 6EG24K31 / A5M-280 |
| R900730927 | 4WRTE32V1-600L-4X / 6EG24K31 / F1M |
| R901446711 | 4WRTE32V1-600P-4X / 6EG24K31 / A1M |
| R901000717 | 4WRTE32V400L-4X / 6EG24EK31 / A1M |
| R900759183 | 4WRTE32V400L-4X / 6EG24K31 / A1M |
| R901190180 | 4WRTE32V400L-4X / 6EG24K31 / A1V |
| R901094076 | 4WRTE32V400L-4X / 6EG24K31 / A1WB15M |
| R900713841 | 4WRTE32V400L-4X / 6EG24K31 / A5M |
| R901042815 | 4WRTE32V400L-4X / 6EG24K31 / F1M |
| R901170733 | 4WRTE32V400P-4X / 6EG24ETK31 / A1V |
| R901126386 | 4WRTE32V400P-4X / 6EG24ETK31 / A1V-280 |
| R901407812 | 4WRTE32V400P-4X / 6EG24ETK31 / F1M |
| R901352981 | 4WRTE32V400P-4X / 6EG24K31 / A1M |
| R901136768 | 4WRTE32V5-600P-4X / 6EG24TK31 / A1M |
| R901008507 | 4WRTE32V600L-4X / 6EG24EK31 / A1M |
| R900701430 | 4WRTE32V600L-4X / 6EG24EK31 / F1M |
| R901164193 | 4WRTE32V600L-4X / 6EG24ETK31 / A1M |
| R900954303 | 4WRTE32V600L-4X / 6EG24K31 / A1M |
| R901190179 | 4WRTE32V600L-4X / 6EG24K31 / A1V |
| R901051101 | 4WRTE32V600L-4X / 6EG24K31 / A1WB15M |
| R900975548 | 4WRTE32V600L-4X / 6EG24K31 / A5M |
| R901060309 | 4WRTE32V600L-4X / 6EG24K31 / F1M |
| R901307348 | 4WRTE32V600P-4X / 6EG24EK31 / A1M-280 |
| R901116727 | 4WRTE32V600P-4X / 6EG24ETK31 / A1V-280 |
| R901412107 | 4WRTE32V600P-4X / 6EG24ETK31 / F1V |
| R901227848 | 4WRTE32V600P-4X / 6EG24K31 / A1M |
| R901257493 | 4WRTE32V600P-4X / 6EG24K31 / F1M |
| R901160781 | 4WRTE32V600P-4X / 6EG24TK31 / A1V-280 |
| R901384897 | 4WRTE32V600P-4X / 6EG24TK31 / A5M |
| R901392815 | 4WRTE32W6-400L-4X / 6EG24EK31 / F1M |
| R901216121 | 4WRTE32W6-400P-4X / 6EG24ETK31 / F1V |
| R901269495 | 4WRTE32W6-400P-4X / 6EG24K31 / F1M |
| R901089845 | 4WRTE32W6-600L-4X / 6EG24EK31 / A1M |
| R978917948 | 4WRTE32W6-600L-4X / 6EG24ETK31 / A1M |
| R900954304 | 4WRTE32W6-600L-4X / 6EG24K31 / A1M |
| R901102528 | 4WRTE32W6-600L-4X / 6EG24K31 / A5M |
| R901216920 | 4WRTE32W6-600L-4X / 6EG24K31 / F1M |
| R900248533 | 4WRTE32W6-600L-4X / 6EG24TK31 / A1M |
| R987171978 | 4WRTE32W6-600P-4X / 6EG24K31 / A1M |
| R901002154 | 4WRTE32W6-600P-4X / 6EG24K31 / A5M |
| R901019215 | 4WRTE32W6-600P-4X / 6EG24K31 / F1M |
| R901295949 | 4WRTE32W8-400L-4X / 6EG24EK31 / A1M |
| R901287893 | 4WRTE32W8-400L-4X / 6EG24ETK31 / F1M |
| R900979382 | 4WRTE32W8-400L-4X / 6EG24K31 / A1M |
| R900974930 | 4WRTE32W8-600L-4X / 6EG24EK31 / A1M-280 |
| R901105809 | 4WRTE32W8-600L-4X / 6EG24EK31 / A5M |
| R901111511 | 4WRTE32W8-600L-4X / 6EG24ETK31 / F1M |
| R900737350 | 4WRTE32W8-600L-4X / 6EG24K31 / A1M |
| R900747190 | 4WRTE32W8-600L-4X / 6EG24K31 / A5M |
| R900730752 | 4WRTE32W8-600L-4X / 6EG24K31 / A5V |
| R901178229 | 4WRTE32W8-600L-4X / 6EG24K31 / F1M |
| R900736833 | 4WRTE32W8-600L-4X / 6EG24TK31 / A1M |
| R901039598 | 4WRTE32W8-600P-4X / 6EG24EK31 / A1M |
| R901038788 | 4WRTE32W8-600P-4X / 6EG24K31 / F1M |
| R901374555 | 4WRTE32-E600P-4X / 6EG24K31 / A1V |
Pompa hydrauliczna Rexroth serii A10VSO18, zmienna pompa osiowa tłoka
Zmienna pompa hydrauliczna wysokiego ciśnienia Seria A10VSO45 o długim okresie eksploatacji
Pompa hydrauliczna Quick Speed Rexroth, zmienna tłokowa pompa hydrauliczna A10VSO71
Wymiana filtra ciśnieniowego Hydac 0240D 0260D Seria 0280D Zatwierdzona przez ISO
Filtr ciśnieniowy do wymiany Hydac 0800D 0900D 1320D Seria 1500D
Elementy linii powrotnej Hydac 0240R do hydraulicznego filtra powrotnego
Hydrauliczne pompy tłokowe Parker Denison o zmiennej objętości serii PVP16
PVP41 Seria Pompy hydrauliczne Parker Denison Pompy tłokowe o zmiennej objętości
PV140 PV180 Seria Parker Pompy hydrauliczne Osiowa pompa tłokowa na rękę
