| Miejsce pochodzenia: | Niemcy |
| Nazwa handlowa: | Rexroth |
| Numer modelu: | R901059573 4WRKE25W6-350P-33 / 6EG24EK31 / A1D3M 4WRKE25W6-350P-3X / 6EG24EK31 / A1D3M |
| Minimalne zamówienie: | 1 |
|---|---|
| Cena: | On request |
| Szczegóły pakowania: | Standardowe pudełko z papieru |
| Czas dostawy: | 7-10 dni |
| Zasady płatności: | T/T, Western Union |
| Możliwość Supply: | 100 sztuk na miesiąc |
| Nr materiału: | R901059573 4WRKE25W6-350P-33 / 6EG24EK31 / A1D3M | Wpisz kod: | 4WRKE25W6-350P-3X / 6EG24EK31 / A1D3M |
|---|---|---|---|
| Podkreślić: | rexroth proportional valve,hydraulic pressure relief valve |
||

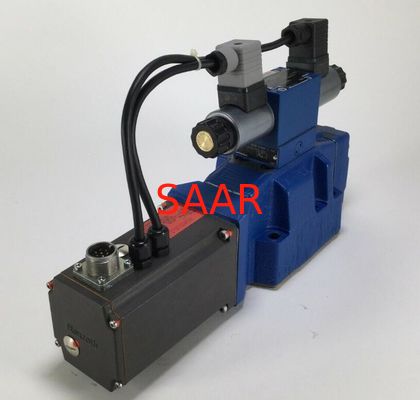

Proporcjonalny zawór kierunkowy Rexroth serii 4WRKE
Rozmiar 10, 16, 25, 27, 32, 35
Seria elementów 3X
Maksymalne ciśnienie robocze 350 bar
Maksymalny przepływ 3000 l / min
cechy
* Sterowane pilotem 2-stopniowe proporcjonalne zawory kierunkowe z elektrycznym sprzężeniem zwrotnym położenia głównej szpuli sterującej i zintegrowaną elektroniką (OBE) Kontrola kierunku i wielkości przepływu
* Proporcjonalne działanie elektromagnesu
Do montażu na płycie: Schemat przenoszenia zgodnie z ISO 4401 Elektryczne sprzężenie zwrotne położenia
* Centralna sprężyna sterująca ze szpulą Pilotowy zawór sterujący: jednostopniowy proporcjonalny zawór kierunkowy
* Scena główna z kontrolą pozycji
| Rodzaj | 4WRKE | ||||||
| Rozmiar | 10 | 16 | 25 | 27 | 32 | 35 | |
| Pozycja montażowa | dowolny, najlepiej poziomy | ||||||
| Zakres temperatur otoczenia | ° C | -20… +50 | |||||
| Zakres temperatur przechowywania | ° C | -20… +80 | |||||
| Waga | kg | 8,7 | 11.2 | 16,8 | 17 | 31,5 | 34 |
| Test sinusoidalny zgodnie z DIN EN 60068-2-6 | 10 cykli, 10… 2000 .. 10 Hz z logarytmiczną prędkością zmieniającą częstotliwość 1 oktawę / min, 5 do 57 Hz, amplituda 1,5 mm (pp), 57 do 2000 Hz, amplituda 10 g, 3 osie | ||||||
| Test hałasu zgodnie z DIN EN 60068-2-64 | 20… 2000 Hz, amplituda 0,05 g2 / Hz (10 gRMS) 3 osie, czas badania 30 min na oś | ||||||
| Test udarności zgodnie z DIN EN 60068-2-27 | Półsinus 15 g / 11 ms, 3 razy w dodatnim i 3 razy w ujemnym kierunku na oś, 3 osie | ||||||
| Wilgotne ciepło zgodnie z DIN EN 60068-2-30 | Wariant 2: +25 ° C… +55 ° C, 90%… 97% wilgotności względnej, 2 cykle po 24 godziny | ||||||
| Rozmiar | 10 | 16 | 25 | 27 | 32 | 35 | |||
| Maksymalne ciśnienie robocze | bar | 350 | |||||||
| Maksymalne ciśnienie robocze | Port P. | bar | 315 | 350 | 210 | 350 | |||
| Port A | bar | 315 | 350 | 210 | 350 | ||||
| Port B | bar | 315 | 350 | 210 | 350 | ||||
| Zakres ciśnienia roboczego | Pilotowy zawór sterujący, pilotowe zasilanie olejem | bar | 25… 315 | ||||||
| Maksymalne ciśnienie powrotne | Port T, zewnętrzny powrót oleju sterującego | bar | 315 | 250 | 210 | 250 | |||
| Port T, wewnętrzny powrót oleju pilotowego | bar | 10 | |||||||
| Port Y | bar | 10 | |||||||
| Maksymalny przepływ | l / min | 170 | 460 | 870 | 1000 | 1600 | 3000 | ||
| Przepływ nominalny 1) | l / min | 25 50 100 | 125 150 200 220 | 220 350 | 500 | 400 600 | 1000 | ||
| Przepływ pilotowy | sygnał wejściowy 0 → 100% | Port X i Y | l / min | 4.1 | 8.5 | 11,7 | 13 | ||
| Zakres temperatur płynu hydraulicznego | ° C | -20… +80 | |||||||
| raczej | ° C | -40… +50 | |||||||
| Zakres lepkości | mm² / s | 20… 380 | |||||||
| raczej | mm² / s | 30… 45 | |||||||
| Maksymalny dopuszczalny stopień zanieczyszczenia płynu hydraulicznego, klasa czystości zgodnie z ISO 4406 (c) 2) | Pilotowy zawór sterujący | Klasa 18/16/13 zgodnie z ISO 4406 (c) | |||||||
| Zawór główny | Klasa 20/18/15 zgodnie z ISO 4406 (c) | ||||||||
| Histereza | % | ≤ 1 | |||||||
| Czułość odpowiedzi | % | ≤ 0,5 | |||||||
| 1) | ± 10% przy Δp = 10 bar, Δp = różnica ciśnień na zaworze |
| 2) | Klasy czystości określone dla komponentów muszą być przestrzegane w układach hydraulicznych. Skuteczna filtracja zapobiega awariom, a jednocześnie wydłuża cykl życia komponentów. Wybór filtrów można znaleźć na stronie www.boschrexroth.com/filter. |
| Rozmiar | 10 | 16 | 25 | 27 | 32 | 35 | ||
| Rodzaj napięcia | Napięcie stałe | |||||||
| Rodzaj sygnału | analog | |||||||
| Maksymalny pobór prądu | wzmacniacza | ZA | 1.5 | |||||
| wzmacniacza (prąd impulsowy) | ZA | 3) | ||||||
| Klasa ochrony zgodnie z DIN EN 60529 | IP65 (z zamontowanym i zablokowanym złączem współpracującym) | |||||||
| Zasilacz | V. | 24 | ||||||
| Zakres napięcia zasilania | V. | 18… 35 | ||||||
| Uziemienie (GND) | V. | 0 | ||||||
| Wprowadzanie wartości polecenia | „A1” | V. | 10 | |||||
| Zakres wprowadzania wartości polecenia | „F1” | mama | 4… 20 | |||||
| Wyjście wartości rzeczywistej | „A1” | V. | 10 | |||||
| Zakres wyjściowy wartości rzeczywistej | „F1” | mama | 4… 20 | |||||
| Płyn hydrauliczny | Klasyfikacja | Odpowiednie materiały uszczelniające | Standardy |
| Oleje mineralne i pokrewne węglowodory | HL, HLP | NBR / FKM | DIN 51524 |
| Ognioodporny - zawierający wodę | HFC (Fuchs HYDROTHERM 46M, Petrofer Ultra Safe 620) | NBR | ISO 12922 |
| Estry kwasu fosforowego | HFD-R | FKM | |
Ważne informacje na temat płynów hydraulicznych: Aby uzyskać więcej informacji i danych dotyczących stosowania innych płynów hydraulicznych, prosimy o kontakt. Mogą występować ograniczenia dotyczące danych technicznych zaworów (temperatura, zakres ciśnienia, cykl życia, okresy konserwacji itp.). Temperatura zapłonu zastosowanego medium procesowego i roboczego musi wynosić 40 K powyżej maksymalnej temperatury powierzchni elektromagnesu. Ognioodporny - zawierający wodę: | |||
| R900714243 | 4WRKE25E000L-3X / 6EG24EK31 / A5D3M-713 |
| R900708264 | 4WRKE25E000L-3X / 6EG24K31 / A5D3M-582 |
| R901058298 | 4WRKE25E000L-3X / 6EG24K31 / A5D3M-713 |
| R901189931 | 4WRKE25E1-220L-3X / 6EG24EK31 / A1D3M |
| R901297584 | 4WRKE25E1-220L-3X / 6EG24EK31 / F1D3M |
| R901001641 | 4WRKE25E1-220L-3X / 6EG24K31 / A1D3M |
| R901179163 | 4WRKE25E1-220L-3X / 6EG24K31 / A1D3M-280 |
| R901087601 | 4WRKE25E1-220L-3X / 6EG24TK31 / A1D3M |
| R900772022 | 4WRKE25E1-350L-3X / 6EG24EK31 / A1D3M |
| R901075370 | 4WRKE25E1-350L-3X / 6EG24EK31 / A1D3M-280 |
| R900977502 | 4WRKE25E1-350L-3X / 6EG24EK31 / A5D3M |
| R901043647 | 4WRKE25E1-350L-3X / 6EG24ETK31 / A1D3M |
| R900773053 | 4WRKE25E1-350L-3X / 6EG24ETK31 / A5D3M |
| R900973368 | 4WRKE25E1-350L-3X / 6EG24K31 / A1D3M |
| R900249919 | 4WRKE25E1-350L-3X / 6EG24K31 / A1D3M-280 |
| R900704756 | 4WRKE25E1-350L-3X / 6EG24K31 / A5D3M |
| R901219179 | 4WRKE25E1-350L-3X / 6EG24K31 / C1D3M |
| R901072882 | 4WRKE25E1-350P-3X / 6EG24EK31 / A1D3M |
| R900713633 | 4WRKE25E1-350P-3X / 6EG24EK31 / A5D3M |
| R900717346 | 4WRKE25E1-350P-3X / 6EG24K31 / A1D3M |
| R900787373 | 4WRKE25E1-350P-3X / 6EG24K31 / A5D3M |
| R901111135 | 4WRKE25E1-350P-3X / 6EG24K31 / F1D3M |
| R900781865 | 4WRKE25E220L-3X / 6EG24EK31 / A1D3M |
| R900782587 | 4WRKE25E220L-3X / 6EG24ETK31 / A1D3M |
| R901060256 | 4WRKE25E220L-3X / 6EG24ETK31 / C1D3M |
| R900777269 | 4WRKE25E220L-3X / 6EG24K31 / A1D3M |
| R901045426 | 4WRKE25E220L-3X / 6EG24K31 / A5D3M |
| R901196865 | 4WRKE25E220L-3X / 6EG24K31 / C1D3M |
| R901133143 | 4WRKE25E220L-3X / 6EG24K31 / F1D3M |
| R901052410 | 4WRKE25E220L-3X / 6EG24TK31 / F1D3M |
| R901059570 | 4WRKE25E220P-3X / 6EG24EK31 / A1D3M |
| R900727515 | 4WRKE25E220S-3X / 6EG24K31 / A1D3M |
| R900746579 | 4WRKE25E3-350L-3X / 6EG24EK31 / A5D3M |
| R901059108 | 4WRKE25E3-350L-3X / 6EG24ETK31 / A1D3M |
| R900977507 | 4WRKE25E3-350L-3X / 6EG24K31 / A5D3M |
| R901123577 | 4WRKE25E3-350L-3X / 6EG24TK31A1D3M |
| R900700305 | 4WRKE25E3-350P-3X / 6EG24EK31 / A1D3M |
| R900784875 | 4WRKE25E3-350P-3X / 6EG24K31 / A5D3M |
| R901095293 | 4WRKE25E3-350P-3X / 6EG24TK31 / A5D3M |
| R900731922 | 4WRKE25E350L-3X / 6EG24EK31 / A1D3M |
| R900724345 | 4WRKE25E350L-3X / 6EG24EK31 / A1D3M-280 |
| R900703649 | 4WRKE25E350L-3X / 6EG24EK31 / A5D3M |
| R900720557 | 4WRKE25E350L-3X / 6EG24EK31 / A5D3M-280 |
| R900727103 | 4WRKE25E350L-3X / 6EG24EK31 / C1D3M |
| R901084667 | 4WRKE25E350L-3X / 6EG24EK31 / F1D3M |
| R900704202 | 4WRKE25E350L-3X / 6EG24ETK31 / A1D3M |
| R900713823 | 4WRKE25E350L-3X / 6EG24ETK31 / A5D3M |
| R900973369 | 4WRKE25E350L-3X / 6EG24K31 / A1D3M |
| R901030855 | 4WRKE25E350L-3X / 6EG24K31 / A1D3M-280 |
| R901229184 | 4WRKE25E350L-3X / 6EG24K31 / A1D3V |
| R900703904 | 4WRKE25E350L-3X / 6EG24K31 / A5D3M |
| R900767509 | 4WRKE25E350L-3X / 6EG24K31 / A5D3M-280 |
| R901214428 | 4WRKE25E350L-3X / 6EG24K31 / A5D3V |
| R901252931 | 4WRKE25E350L-3X / 6EG24K31 / C1D3M |
| R900979856 | 4WRKE25E350L-3X / 6EG24K31 / F1D3M |
| R901114885 | 4WRKE25E350L-3X / 6EG24K31 / F1D3V |
| R900737628 | 4WRKE25E350L-3X / 6EG24TK31 / A1D3M |
| R900773012 | 4WRKE25E350L-3X / 6EG24TK31 / A1D3M-574 |
| R900770264 | 4WRKE25E350P-3X / 6EG24EK31 / A1D3M |
| R901108088 | 4WRKE25E350P-3X / 6EG24EK31 / A5D3M |
| R901195767 | 4WRKE25E350P-3X / 6EG24ETK31 / A1D3M |
| R900710256 | 4WRKE25E350P-3X / 6EG24ETK31 / A5D3M |
| R900711661 | 4WRKE25E350P-3X / 6EG24ETK31 / A5D3M-706 |
| R900717614 | 4WRKE25E350P-3X / 6EG24K31 / A1D3M |
| R900733297 | 4WRKE25E350P-3X / 6EG24K31 / A5D3M |
| R901291595 | 4WRKE25E350P-3X / 6EG24K31 / A5D3V |
| R901123669 | 4WRKE25EA350L-3X / 6EG24K31 / A1D3M |
| R901105489 | 4WRKE25R3-000S-3X / 6EG24K31 / A5D3M-805 |
| R901109715 | 4WRKE25R3-220L-3X / 6EG24ETK31 / A5D3M |
| R901308193 | 4WRKE25R3-350L-3X / 6EG24EK31 / C1D3M |
| R901104963 | 4WRKE25R3-350L-3X / 6EG24ETK31 / A1D3M |
| R901067874 | 4WRKE25R3-350L-3X / 6EG24ETK31 / A5D3M |
| R901201717 | 4WRKE25R3-350L-3X / 6EG24K31 / A1D3M |
| R900771042 | 4WRKE25R3-350P-3X / 6EG24K31 / A1D3M |
| R901125163 | 4WRKE25R350L-3X / 6EG24EK31 / A1D3M |
| R901216124 | 4WRKE25R350L-3X / 6EG24EK31 / A1D3M-280 |
| R901100919 | 4WRKE25R350L-3X / 6EG24EK31 / A1D3V |
| R901026399 | 4WRKE25R350L-3X / 6EG24K31 / A5D3M |
| R901103694 | 4WRKE25R5-220L-3X / 6EG24EK31 / A1D3M |
| R900706975 | 4WRKE25R5-350L-3X / 6EG24EK31 / A1D3M-622 |
| R900759147 | 4WRKE25W000L-3X / 6EG24EK31 / A5D3M-435 |
| R900709842 | 4WRKE25W1-350P-3X / 6EG24EK31 / A5D3M-706 |
| R901049734 | 4WRKE25W3-350L-3X / 6EG24ETK31 / A1D3M |
| R901009992 | 4WRKE25W3-350L-3X / 6EG24ETK31 / A5D3M |
| R900768941 | 4WRKE25W3-350L-3X / 6EG24K31 / A5D3M |
| R901094905 | 4WRKE25W350P-3X / 6EG24EK31 / A1D3M-877 |
| R900776825 | 4WRKE25W350P-3X / 6EG24K31 / A5D3M-709 |
| R901005192 | 4WRKE25W6-220L-3X / 6EG24EK31 / A1D3M |
| R901041291 | 4WRKE25W6-220L-3X / 6EG24EK31 / F1D3M |
| R901031447 | 4WRKE25W6-220L-3X / 6EG24ETK31 / A1D3M |
| R901125572 | 4WRKE25W6-220L-3X / 6EG24ETK31 / F1D3M |
| R901022395 | 4WRKE25W6-220L-3X / 6EG24K31 / A1D3M |
| R901108789 | 4WRKE25W6-220L-3X / 6EG24K31 / A1D3V |
| R901082633 | 4WRKE25W6-220L-3X / 6EG24K31 / A5D3M-871 |
| R901094831 | 4WRKE25W6-220L-3X / 6EG24K31 / F1D3M |
| R901153191 | 4WRKE25W6-220L-3X / 6EG24TK31 / A1D3M |
| R901146836 | 4WRKE25W6-220P-3X / 6EG24ETK31 / A1D3M |
| R900738497 | 4WRKE25W6-220P-3X / 6EG24K31 / A1D3M |
| R900732535 | 4WRKE25W6-220P-3X / 6EG24TK31 / A1D3M |
| R900718919 | 4WRKE25W6-350L-3X / 6EG24EK31 / A1D3M |
| R900717051 | 4WRKE25W6-350L-3X / 6EG24EK31 / A5D3M |
| R900709014 | 4WRKE25W6-350L-3X / 6EG24EK31 / A5D3M-280 |
| R901107963 | 4WRKE25W6-350L-3X / 6EG24EK31 / A5D3V |
| R901170141 | 4WRKE25W6-350L-3X / 6EG24EK31 / C1D3M |
| R900727476 | 4WRKE25W6-350L-3X / 6EG24EK31 / C5D3M-718 |
| R901121948 | 4WRKE25W6-350L-3X / 6EG24EK31 / F1D3M |
| R900249275 | 4WRKE25W6-350L-3X / 6EG24ETK31 / A1D3M |
| R901067975 | 4WRKE25W6-350L-3X / 6EG24ETK31 / A1D3V |
| R900710081 | 4WRKE25W6-350L-3X / 6EG24ETK31 / A5D3M |
| R900973362 | 4WRKE25W6-350L-3X / 6EG24K31 / A1D3M |
| R900706551 | 4WRKE25W6-350L-3X / 6EG24K31 / A1D3V |
| R900706930 | 4WRKE25W6-350L-3X / 6EG24K31 / A5D3M |
| R901025092 | 4WRKE25W6-350L-3X / 6EG24K31 / A5D3M-535 |
| R901118414 | 4WRKE25W6-350L-3X / 6EG24K31 / A5D3M-871 |
| R901047568 | 4WRKE25W6-350L-3X / 6EG24K31 / A5D3V |
| R901062312 | 4WRKE25W6-350L-3X / 6EG24K31 / F1D3M |
| R901059573 | 4WRKE25W6-350P-3X / 6EG24EK31 / A1D3M |
| R901268350 | 4WRKE25W6-350P-3X / 6EG24EK31 / A1D3V |
| R901171085 | 4WRKE25W6-350P-3X / 6EG24EK31 / C1D3M |
| R901066669 | 4WRKE25W6-350P-3X / 6EG24EK31 / F1D3M |
| R900748597 | 4WRKE25W6-350P-3X / 6EG24K31 / A5D3M |
| R901047148 | 4WRKE25W6-350P-3X / 6EG24K31 / F1D3M |
| R900750296 | 4WRKE25W8-000L-3X / 6EG24EK31 / A5D3M-725 |
| R901040674 | 4WRKE25W8-000L-3X / 6EG24EK31 / A5D3M-807 |
| R901040673 | 4WRKE25W8-000L-3X / 6EG24EK31 / A5D3M-808 |
| R900712117 | 4WRKE25W8-000L-3X / 6EG24EK31A5D3WC15M-704 |
| R900750909 | 4WRKE25W8-000L-3X / 6EG24EK31A5D3WC15M-725 |
| R901038659 | 4WRKE25W8-220L-3X / 6EG24EK31 / A1D3M |
| R901006429 | 4WRKE25W8-220L-3X / 6EG24EK31 / A1D3V |
| R900713634 | 4WRKE25W8-220L-3X / 6EG24EK31 / A5D3M-280 |
| R900751048 | 4WRKE25W8-220L-3X / 6EG24EK31 / F1D3M |
| R900718022 | 4WRKE25W8-220L-3X / 6EG24ETK31 / A1D3M |
| R901051257 | 4WRKE25W8-220L-3X / 6EG24ETK31 / A1D3V |
| R900766959 | 4WRKE25W8-220L-3X / 6EG24ETK31 / F1D3M |
| R900721996 | 4WRKE25W8-220L-3X / 6EG24K31 / A1D3M |
| R900711318 | 4WRKE25W8-220L-3X / 6EG24K31 / F1D3M |
| R900735024 | 4WRKE25W8-220L-3X / 6EG24TK31 / A1D3M |
| R900245067 | 4WRKE25W8-350L-3X / 6EG24EK31 / A1D3M |
| R900715249 | 4WRKE25W8-350L-3X / 6EG24EK31 / A1D3V |
| R900977505 | 4WRKE25W8-350L-3X / 6EG24EK31 / A5D3M |
| R900720556 | 4WRKE25W8-350L-3X / 6EG24EK31 / A5D3M-280 |
| R900705057 | 4WRKE25W8-350L-3X / 6EG24EK31 / F1D3M |
| R900731881 | 4WRKE25W8-350L-3X / 6EG24ETK31 / A1D3M |
| R900743953 | 4WRKE25W8-350L-3X / 6EG24ETK31 / F1D3M |
| R901191330 | 4WRKE25W8-350L-3X / 6EG24ETK31 / F1D3V |
| R900249554 | 4WRKE25W8-350L-3X / 6EG24K31 / A1D3M |
| R901056249 | 4WRKE25W8-350L-3X / 6EG24K31 / A1D3V |
| R900705775 | 4WRKE25W8-350L-3X / 6EG24K31 / A5D3M |
| R900979857 | 4WRKE25W8-350L-3X / 6EG24K31 / F1D3M |
| R901049771 | 4WRKE25W8-350L-3X / 6EG24TK31 / A1D3M |
| R901124993 | 4WRKE25W8-350L-3X / 6EG24TK31 / F1D3M |
| R901059574 | 4WRKE25W8-350P-3X / 6EG24EK31 / A1D3M |
| R900709020 | 4WRKE25W8-350P-3X / 6EG24K31 / A5D3M |
| R901167508 | 4WRKE25W8-350P-3X / 6EG24K31 / F1D3M |
| R901115913 | 4WRKE25W8-350P-3X / 6EG24TK31 / A1D3M |
| R900727368 | 4WRKE25W9-350L-3X / 6EG24K31 / A1D3M |
| R901051922 | 4WRKE25W9-350L-3X / 6EG24TK31 / A1D3M |
| R900753598 | 4WRKE25W9-350L-3X / 6EG24TK31 / A5D3M |
Saar HK Electronic Limited
Dodaj: Rm 1506,28 # Moyu Rd, Szanghaj, Chiny, 201805
Tel .: + 86–21–5956 1370
Faks: + 86-21-5012 3536
E-mail: jason@hydraulicpumpvalve.com
Skype: jason.saar
Komórka / WhatsApp: +8613918187448
Osoba kontaktowa: Mr. Jason
Pompa hydrauliczna Rexroth serii A10VSO18, zmienna pompa osiowa tłoka
Zmienna pompa hydrauliczna wysokiego ciśnienia Seria A10VSO45 o długim okresie eksploatacji
Pompa hydrauliczna Quick Speed Rexroth, zmienna tłokowa pompa hydrauliczna A10VSO71
Wymiana filtra ciśnieniowego Hydac 0240D 0260D Seria 0280D Zatwierdzona przez ISO
Filtr ciśnieniowy do wymiany Hydac 0800D 0900D 1320D Seria 1500D
Elementy linii powrotnej Hydac 0240R do hydraulicznego filtra powrotnego
Hydrauliczne pompy tłokowe Parker Denison o zmiennej objętości serii PVP16
PVP41 Seria Pompy hydrauliczne Parker Denison Pompy tłokowe o zmiennej objętości
PV140 PV180 Seria Parker Pompy hydrauliczne Osiowa pompa tłokowa na rękę
