| Miejsce pochodzenia: | Niemcy |
| Nazwa handlowa: | Rexroth |

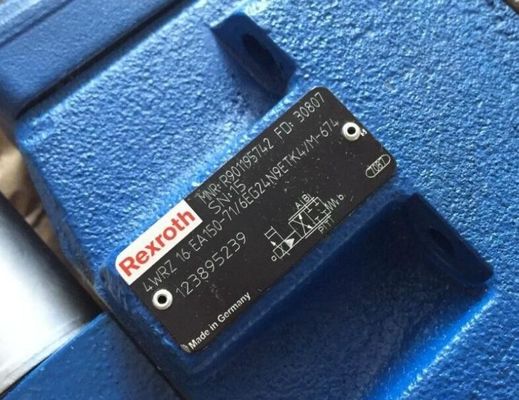

| Numer modelu: | R901195742 4WRZ16EA150-7X / 6EG24N9ETK4 / M-674 4WRZ16EA150-71 / 6EG24N9ETK4 / M-674 |
| Minimalne zamówienie: | 1 |
|---|---|
| Cena: | On request |
| Szczegóły pakowania: | standardowe pudełko papierowe |
| Czas dostawy: | 7-10 dni |
| Zasady płatności: | T / T, Western Union |
| Możliwość Supply: | 100 sztuk miesięcznie |
| MNR: | R901195742 | Model nr.: | 4WRZ16EA150-7X / 6EG24N9ETK4 / M-674 4WRZ16EA150-71 / 6EG24N9ETK4 / M-674 |
|---|---|---|---|
| High Light: | R901195742,Kierunkowe zawory hydrauliczne Rexroth |
||
Rexroth 4WRZ Proporcjonalne zawory kierunkowe, sterowane pilotem, bez elektrycznego sprzężenia zwrotnego położenia, bez zintegrowanej elektroniki (OBE)
Rozmiar 10, 16, 25, 32, 52
Seria komponentów 7X
Maksymalne ciśnienie robocze 350 bar
Maksymalny przepływ 2800 l / min
cechy
2-stopniowe rozdzielacze proporcjonalne sterowane pilotem ze zintegrowaną elektroniką (OBE)
Kontrola kierunku i wielkości przepływu
Obsługa za pomocą proporcjonalnych elektromagnesów z centralnym gwintem i odłączaną cewką
Do montażu na płycie: Schemat otworów zgodnie z ISO 4401
Opcjonalne pomocnicze urządzenie operacyjne
Sprężynowa szpula sterująca
W przypadku zastosowań poza tymi parametrami prosimy o kontakt!
| Rodzaj | 4WRZ | ||||||
| Rozmiar | 10 | 16 | 25 | 32 | 52 | ||
| Pozycja montażowa | dowolne, najlepiej poziome | ||||||
| Zakres temperatur otoczenia | ° C | -20… +70 | |||||
| Zakres temperatur przechowywania | ° C | -20… +80 | |||||
| Waga | Do montażu na płycie | kg | 7.8 | 11.9 | 18.2 | 42.2 | 79.5 |
| do połączenia kołnierzowego | kg | 77.5 | |||||
| z „D3” | kg | 8.3 | 12.4 | 18.7 | 42.7 | 80 | |
| Test sinusoidalny zgodnie z DIN EN 60068-2-6 | 10 cykli, 10… 2000… 10 Hz z logarytmiczną szybkością zmiany częstotliwości 1 oktawa / min, 5 do 57 Hz, amplituda 1,5 mm (pp), 57 do 2000 Hz, amplituda 10 g, 3 osie | ||||||
| Test hałasu zgodnie z DIN EN 60068-2-64 | 20… 2000 Hz, amplituda 0,05 g2 / Hz (10 g RMS) 3 osie, czas testowania 30 min na oś | ||||||
| Test udarowy zgodnie z DIN EN 60068-2-27 | Pół-sinusoida 15 g / 11 ms, 3 razy w kierunku dodatnim i 3 razy w kierunku ujemnym na oś, 3 osie | ||||||
| Wilgotne ciepło zgodnie z DIN EN 60068-2-30 | Wariant 2: +25 ° C… +55 ° C, 90%… 97% wilgotność względna, 2 cykle po 24 godziny | ||||||
| Rozmiar | 10 | 16 | 25 | 32 | 52 | |||
| Maksymalne ciśnienie robocze | bar | 315 | 350 | |||||
| Zakres ciśnienia roboczego | Zewnętrzne zasilanie olejem sterującym | bar | 30… 100 | 20… 100 | ||||
| Zawór sterujący pilotem bez „D3”, wewnętrzny powrót oleju sterującego | bar | 30… 100 | ||||||
| Wewnętrzne zasilanie olejem sterującym | bar | 100… 315 | 100… 350 | |||||
| Maksymalne ciśnienie powrotu | Port T i R, zewnętrzny powrót oleju sterującego | bar | 315 | 250 | 150 | 250 | ||
| Port T, wewnętrzny powrót oleju sterującego | bar | 30 | ||||||
| Port Y | bar | 30 | ||||||
| Maksymalny przepływ | l / min | 170 | 460 | 870 | 1600 | 2800 | ||
| Przepływ nominalny | l / min | 25 50 85 |
100 125 150 180 |
220 325 |
360 520 |
1000 | ||
| Przepływ pilotażowy | sygnał wejściowy 0 → 100% | Port X i Y | l / min | 3.5 | 5.5 | 7 | 15.9 | 7 |
| Głośność pilota | proces przełączania 0 → 100% | cm³ | 1.7 | 4.6 | 10 | 26.5 | 54.3 | |
| Zakres temperatur płynu hydraulicznego | ° C | -20… +80 | ||||||
| raczej | ° C | -40… +50 | ||||||
| Zakres lepkości | mm² / s | 20… 380 | ||||||
| raczej | mm² / s | 30… 46 | ||||||
| Maksymalny dopuszczalny stopień zanieczyszczenia płynu hydraulicznego, klasa czystości zgodnie z ISO 4406 (c) 1) | Pilotowy zawór sterujący | Klasa 18/16/13 zgodnie z ISO 4406 (c) | ||||||
| Zawór główny | Klasa 20/18/15 zgodnie z ISO 4406 (c) | |||||||
| Histereza | % | ≤ 6 | ||||||
| 1) | W układach hydraulicznych należy zachować określone dla komponentów klasy czystości.Skuteczna filtracja zapobiega awariom i jednocześnie zwiększa żywotność komponentów.Aby wybrać filtry, patrz www.boschrexroth.com/filter. |
| Rozmiar | 10 | 16 | 25 | 32 | 52 | ||
| Rodzaj napięcia | Napięcie stałe | ||||||
| Wartości poleceń nakładają się | % | 15 | |||||
| Maksymalny prąd solenoidu | ZA | 1.5 | |||||
| Rezystancja cewki elektromagnesu | Wartość zimna w 20 ° C | Ω | 4.8 | ||||
| Maksymalna wartość na gorąco | Ω | 7.2 | |||||
| Ustalony czas | % | 100 | |||||
| Maksymalna temperatura cewki 1) | ° C | + 150 | |||||
| Stopień ochrony zgodnie z DIN EN 60529 | IP65 (z zamontowanym i zablokowanym złączem współpracującym) | ||||||
| Zasilacz | V | 24 | |||||
| Zakres napięcia zasilania | V | 19.4… 35 | |||||
| 1) | Ze względu na temperatury powierzchni występujące na cewkach elektrozaworów należy przestrzegać norm europejskich ISO 13732-1 i EN 982. |
| Płyn hydrauliczny | Klasyfikacja | Odpowiednie materiały uszczelniające | Normy |
| Oleje mineralne i pokrewne węglowodory | HL, HLP | NBR / FKM | DIN 51524 |
| Trudnopalny - zawierający wodę | HFC (Fuchs HYDROTHERM 46M, Petrofer Ultra Safe 620) | NBR | ISO 12922 |
|
Ważne informacje dotyczące płynów hydraulicznych: Aby uzyskać więcej informacji i danych na temat stosowania innych płynów hydraulicznych, prosimy o kontakt. Mogą istnieć ograniczenia dotyczące danych technicznych zaworów (temperatura, zakres ciśnień, cykl życia, okresy konserwacji itp.). Temperatura zapłonu zastosowanego medium procesowego i roboczego musi być wyższa o 40 K powyżej maksymalnej temperatury powierzchni elektromagnesu. Trudnopalny - zawierający wodę: |
|||
| R901334163 | 4WRZ16EA150-7X / 6EG24ETK4 / D3M |
| R900979554 | 4WRZ16EA150-7X / 6EG24N9EK4 / D3M |
| R901140837 | 4WRZ16EA150-7X / 6EG24N9EK4 / M |
| R900765375 | 4WRZ16EA150-7X / 6EG24N9ETK4 / D3M |
| R900728839 | 4WRZ16EA150-7X / 6EG24N9ETK4 / M |
| R901195742 | 4WRZ16EA150-7X / 6EG24N9ETK4 / M-674 |
| R901085822 | 4WRZ16EA150-7X / 6EG24N9K4 / D3M |
| R901091020 | 4WRZ16EA150-7X / 6EG24N9K4 / D3V |
| R978916080 | 4WRZ16EA150-7X / 6EG24N9K4 / D3V |
| R901124048 | 4WRZ16EA150-7X / 6EG24N9K4 / M |
| R900963363 | 4WRZ16EA150-7X / 6EG24N9K4 / V |
| R901053298 | 4WRZ16EA150-7X / 6EG24N9TK4 / D3M |
| R901416782 | 4WRZ16EA150-7X / 6EG24N9TK4 / D3V |
| R901122586 | 4WRZ16EA150-7X / 6EG24N9TK4 / M |
| R901357503 | 4WRZ16EA150-7X / 6EG24XEJET / D3V |
| R900954661 | 4WRZE16EA150-7X / 6EG24ETK31 / A1M |
| R900784553 | 4WRZE16EA150-7X / 6EG24ETK31 / F1M |
| R901014847 | 4WRZE16EA150-7X / 6EG24ETK31 / F1V |
| R900971416 | 4WRZE16EA150-7X / 6EG24K31 / A1D3M |
| R901160822 | 4WRZE16EA150-7X / 6EG24K31 / A1M |
| R900967062 | 4WRZE16EA150-7X / 6EG24K31 / A1V |
| R901117243 | 4WRZE16EA150-7X / 6EG24K31 / F1D3V |
| R901233621 | 4WRZE16EA150-7X / 6EG24K31 / F1V |
| R900738677 | 4WRZE16EA150-7X / 6EG24N9EK31 / A1D3M |
| R978909308 | 4WRZE16EA150-7X / 6EG24N9EK31 / A1D3V |
| R901315878 | 4WRZE16EA150-7X / 6EG24N9EK31 / A1V |
| R978919051 | 4WRZE16EA150-7X / 6EG24N9EK31 / F1D3V |
| R900729304 | 4WRZE16EA150-7X / 6EG24N9ETK31 / A1D3M |
| R900930909 | 4WRZE16EA150-7X / 6EG24N9ETK31 / A1D3V |
| R978913404 | 4WRZE16EA150-7X / 6EG24N9ETK31 / A1V |
| R901194399 | 4WRZE16EA150-7X / 6EG24N9K31 / A1D3V |
| R901396896 | 4WRZE16EA150-7X / 6EG24N9K31 / A1M |
| R901395679 | 4WRZE16EA150-7X / 6EG24TK31 / F1M |
