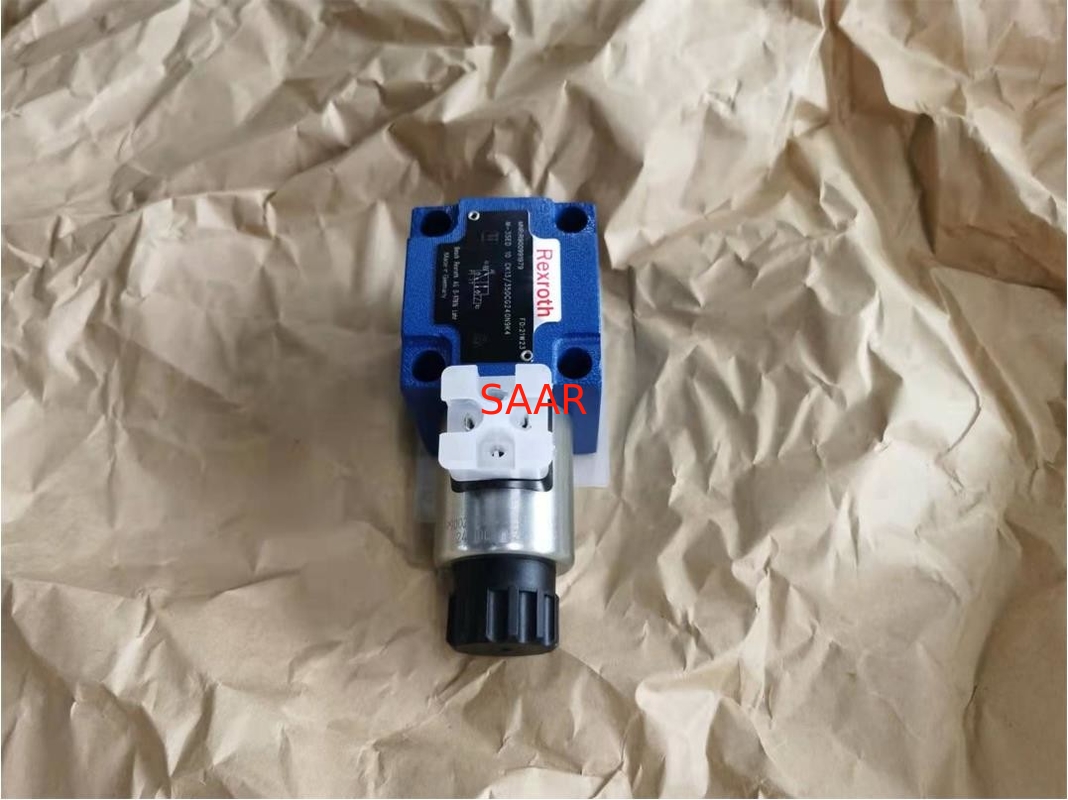

Rexroth R900991979 M-3SED10CK1X/350CG240N9K4 M-3SED10CK13/350CG240N9K4 Kierunkowy zawór gniazdowy serii

Kierunkowy zawór gniazdowy serii Rexroth M-3SED10

• Rozmiar 10
• Seria komponentów 1X
• Maksymalne ciśnienie robocze 350 bar
• Maksymalny przepływ 40 l/min

Cechy

• Bezpośrednio sterowany kierunkowy zawór gniazdowy z uruchamianiem elektromagnetycznym
• Płyty podrzędne (oddzielne zamówienie)
• Zablokowane połączenie jest szczelne
• Niezawodne przełączanie pod ciśnieniem przez dłuższe okresy przestoju
• Solenoidy DC typu wet-pin z odłączaną cewką (napięcie AC możliwe za pomocą prostownika)
• Cewka elektromagnesu jest obracana o 90 °
• Cewka może być wymieniona bez konieczności otwierania szczelnej komory
• Przyłącze elektryczne jako przyłącze indywidualne
• Z ukrytym sterowaniem ręcznym, opcjonalnie
• Indukcyjne czujniki położenia i czujniki zbliżeniowe (bezdotykowe)

Kod typu

01	Olej mineralny				m
02	3 główne porty				3
	4 główne porty				4
03	Zawór gniazdowy				SED
04	Rozmiar 10				10
05	Główne porty		3	4
	Symbolika		●	–	Wielka Brytania
			●	–	CK
			–	●	D
			–	●	Y
	● = dostępne
06	Seria komponentów 10 ... 19 (10 ... 19: niezmienione wymiary montażowe i przyłączeniowe)				1X
07	Ciśnienie robocze do 350 bar				350 barów
08	Elektromagnes, mokry (mokre piny), z odłączaną cewką				C
09	Napięcie stałe 24 V				G24
	Napięcie znamionowe 96 V na elektromagnesie DC przy pracy z napięciem sieciowym AC (napięcie sieciowe AC 110 V - 50/60 Hz z dopuszczalną tolerancją napięcia +/- 10 %)				G96
	Napięcie znamionowe 110 V na elektromagnesie DC przy pracy z napięciem sieciowym AC (napięcie sieciowe AC 110 V/120 V – 50/60 Hz z dopuszczalną tolerancją napięcia +/-10 %)				G110
	Napięcie znamionowe 205 V na elektromagnesie DC przy pracy z napięciem sieciowym AC (napięcie sieciowe AC 230 V - 50/60 Hz z dopuszczalną tolerancją napięcia +/-10 %)				G205 1)
	Dalsze kody zamówieniowe dla innych napięć podane są w danych technicznych
10	Z ukryte ręczne sterowanie				N9
	Z sterowanie ręczne				brak kodu
Połączenie elektryczne
11	Połączenie indywidualne
	z pominięciem współpracujący łącznik, indywidualne połączenie z łącznikiem zgodnie z DIN EN 175301-803				K42)
	Ze złączem wtykowym M12x1, wersja o wysokiej wydajności 5-biegunowa, zintegrowany obwód ochrony przed zakłóceniami, wyświetlacz roboczy z diodą LED				K72L3)
Monitorowanie położenia szpuli
12	Bez przełącznika pozycji				brak kodu
	Monitorowana pozycja suwaka „a”				QMAG24
	Monitorowana pozycja suwaka „b”				QMBG24
13	Z pominięciem wkładka zaworu zwrotnego, z pominięciem wkładka przepustnicy				brak kodu
	Z wkładka zaworu zwrotnego				P
	Przepustnica Ø 1,2 mm				B12
	Przepustnica Ø 1,5 mm				B15
	Przepustnica Ø 1,8 mm				B18
	Przepustnica Ø 2,0 mm				B20
	Przepustnica Ø 2,2 mm				B22
Materiał uszczelniający
14	Uszczelki NBR				brak kodu
	Uszczelki FKM (inne uszczelnienia na zamówienie)				V
	Przestrzegać zgodności uszczelek z zastosowanym płynem hydraulicznym.
15	Dalsze szczegóły w zwykłym tekście				*



 SAAR specjalizuje się w pompach, silnikach, zaworach, łożyskach, sprzęgłach, skrzyniach biegów, częściach zamiennych do silników, elementach filtrujących, złączkach, elementach elektronicznych i akcesoriach, częściach zamiennych do sprzętu mobilnego.

Lista modeli zaworów gniazdowych serii Rexroth M-3SED10:
