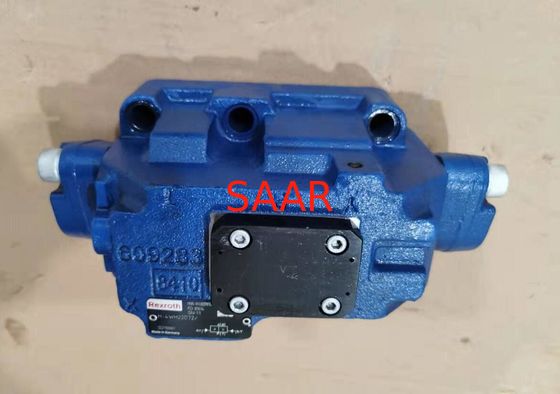

Name: R900379746 H-4WH22D7X/ H-4WH22D72/ Rexroth serii 4WH22D Kierunkowy zawór suwakowy
Brand: Rexroth
SKU: R900379746 H-4WH22D7X/ H-4WH22D72/
Price: 1.00 USD
Availability: InStock
Rating: 4.8 (196 reviews)

Dom Produkty Zawory hydrauliczne Rexroth

R900379746 H-4WH22D7X/ H-4WH22D72/ Rexroth serii 4WH22D Kierunkowy zawór suwakowy

Szczegóły Produktu:

Miejsce pochodzenia:	Niemcy
Nazwa handlowa:	Rexroth
Numer modelu:	R900379746 H-4WH22D7X/ H-4WH22D72/

Zapłata:

Minimalne zamówienie:	1
Cena:	On request
Szczegóły pakowania:	Standardowe pudełko papierowe
Czas dostawy:	7-10 dni
Zasady płatności:	T/T, Western Union
Możliwość Supply:	100 sztuk miesięcznie

Kontakt

Szczegółowy opis produktu

MNR:

R900379746

Model nr.:

H-4WH22D7X/ H-4WH22D72/

High Light:

Zawory hydrauliczne Rexroth sterowane pilotem

kierunkowy zawór suwakowy Rexroth o rozmiarze 10

kierunkowy zawór suwakowy serii 4WH22D

Rozdzielacze suwakowe sterowane pilotem z hydrauliką 4WH

Rozmiar 10 … 32
Seria komponentów 4X, 7X, 6X
Maksymalne ciśnienie robocze 350 bar
Maksymalny przepływ 1100 l/min

Cechy

Wersja 4/3-, 4/2- lub 3/2-drożna
Rodzaje uruchamiania (wewnętrzne lub zewnętrzne sterowanie pilotem):
– Elektrohydrauliczne (typ WEH)
– Hydrauliczny (typ WH)
Do montażu płytowego
Wzór portowania zgodny z ISO 4401
Sprężyna lub centrowanie nacisku, położenie końcowe sprężyny lub położenie końcowe hydrauliczne
Solenoidy DC lub AC typu wet-pin, opcjonalnie
Przyłącze elektryczne jako pojedyncze lub centralne
Wersje opcjonalne:
- Sterowanie ręczne
- Regulacja czasu przełączania
- Zawór wstępnego obciążenia w kanale P zaworu głównego
- Ustawienie skoku i/lub monitorowanie położenia szpuli

Kod typu:

01	Do 280 bar	brak kodu
01	Do 350 bar	H-
Główne porty
02	Wersja trójdrożna	3
02	Wersja 4-drożna	4
Rodzaj uruchomienia
03	Hydrauliczny	WH
03	Elektrohydrauliczne	WEH
Rozmiar
04	NG10	10
	NG16	16
	NG25 (wersja "WH 22")	22
	NG25 (wersja "WH 25")	25
	Rozmiar 32	32
Powrót szpuli w zaworze głównym
05	Za pomocą sprężyn	brak kodu
05	Hydrauliczny ¹⁾	h
06	Symbolika;możliwa wersja, patrz "Symbole/Schematy połączeń"
Seria komponentów
07	Seria komponentów 40 … 49 (40 … 49: niezmieniony wymiar montażowy i przyłączeniowy) – NG10	4X
	Seria komponentów 60 … 69 (60 … 69: niezmienione wymiary montażowe i przyłączeniowe) – NG25 („WH 25”) i NG32	6X
	Seria komponentów 70 … 79 (70 … 79: niezmienione wymiary montażowe i przyłączeniowe) – NG16 (od serii 72) i NG25 („WH 22”)	7X
Powrót suwaka sterującego w zaworze wstępnym z 2 pozycjami suwaka i 2 elektromagnesami (możliwe tylko z symbolami A, B, C, D, K, Z i hydraulicznym powrotem suwaka sterującego w zaworze głównym)
08	Z wiosennym powrotem	brak kodu
	Bez powrót wiosny	O
	Bez sprężyna powrotna z zapadką ²⁾	Z
Pilotowy zawór sterujący 2)
09	Zawór dużej mocy (karta katalogowa 23178)	6E
Napięcia elektryczne ²⁾
10	Napięcie stałe 24 V	G24
10	Napięcie przemienne 230 V, 50/60 Hz	W230
Sterowanie ręczne
11	Bez ręcznego nadpisywania	brak kodu
	Z ręcznym nadpisywaniem	n
	Z ukryte ręczne sterowanie	N9
Odporność na korozję (na zewnątrz)
12	Brak (obudowa zaworu zagruntowana)	brak kodu
12	Lepsza ochrona przed korozją (240-godzinny test w mgle solnej zgodnie z EN ISO 9227)	J3
Przepływ oleju sterującego ³⁾
13	Zewnętrzne zasilanie olejem sterującym, zewnętrzny powrót oleju sterującego ⁴⁾	brak kodu
	Wewnętrzne zasilanie olejem sterującym, zewnętrzny powrót oleju sterującego ^4;5)	mi
	Zasilanie olejem sterującym wewnętrzne, powrót oleju sterującego wewnętrzny ⁵⁾	ET
	Zewnętrzne zasilanie olejem sterującym, wewnętrzny powrót oleju sterującego ⁴⁾	T
Regulacja czasu przełączania
14	Bez regulacji czasu przełączania	brak kodu
	Regulacja czasu przełączania jako kontrola zasilania	S
	Regulacja czasu przełączania jako kontrola rozładowania	S2
Połączenie elektryczne ²⁾
15	Połączenie indywidualne
15	Bez pasującego złącza, złącze zgodne z DIN EN 175301-803	K4⁶⁾
Monitorowanie położenia szpuli
16	Bez przełącznika pozycji	brak kodu
	Monitorowana pozycja suwaka „a”	QMAG24
	Monitorowana pozycja suwaka „b”	QMBG24
	Monitorowane położenie suwaka „a” i „b”	QMABG24
	Monitorowana pozycja spoczynkowa	QM0G24
Ustawienie skoku
17	Ustawienie skoku po stronie zaworu A i B	10
	Ustawienie skoku po stronie zaworu A	11
	Ustawienie skoku po stronie zaworu B	12
Wkładka przepustnicy ²⁾
18	Bez wkładka przepustnicy	brak kodu
	Przepustnica Ø 0,8 mm	B08
	Przepustnica Ø 1,0 mm	B10
	Przepustnica Ø 1,2 mm	B12
	Przepustnica Ø 1,5 mm	B15
	Przepustnica Ø 2,0 mm	B20
	Przepustnica Ø 2,5 mm	B25
zawór wstępnego obciążenia (nie dla NG10) ²⁾
19	Bez wstępnej dekompresji	brak kodu
19	Z zaworem wstępnego obciążenia	P4,5
20	Bez zaworu redukcyjnego ciśnienia	brak kodu
20	Z zaworem redukcyjnym ciśnienia	D3⁷⁾
Materiał uszczelnienia (przestrzegać zgodności uszczelnień z zastosowanym płynem hydraulicznym, patrz „Dane techniczne”)
21	Uszczelki NBR	brak kodu
21	Uszczelki FKM	V
22	Dalsze szczegóły w zwykłym tekście	*
