Name: R900437793 4WH10C46 4WH10C4X Zawory kierunkowe, sterowane przez pilota, z hydraulicznymi 4WH
Brand: Saar HK Electronic Limited
SKU: R900437793 4WH10C46 4WH10C4X
Price: 950.00 USD
Availability: InStock

Dom Produkty Zawory hydrauliczne Rexroth

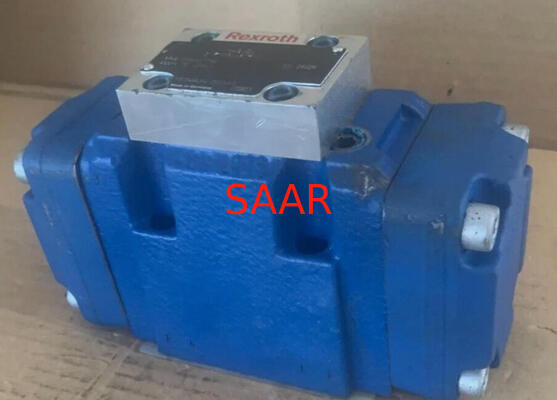

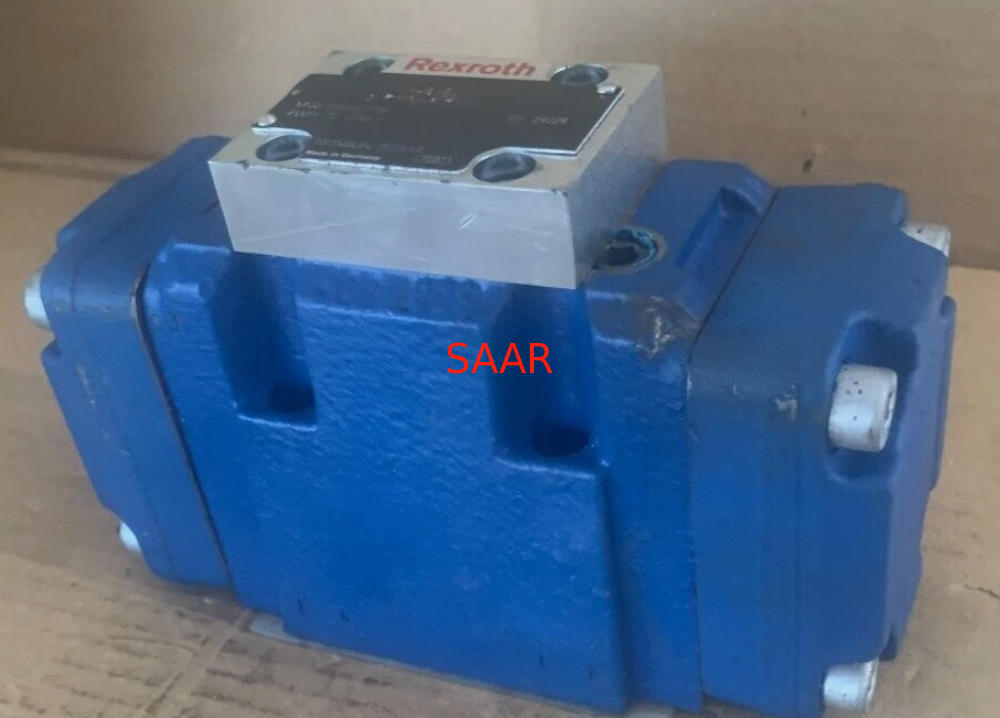

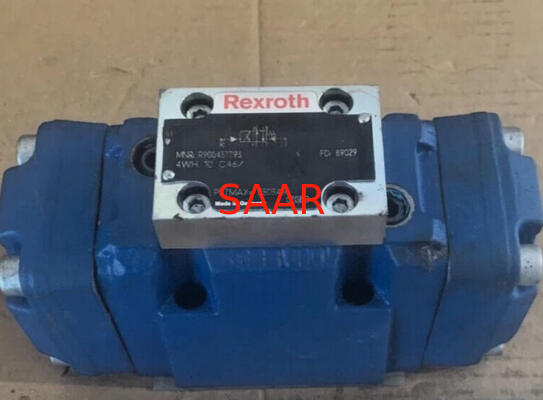

R900437793 4WH10C46 4WH10C4X Zawory kierunkowe, sterowane przez pilota, z hydraulicznymi 4WH

Szczegóły Produktu:

Miejsce pochodzenia:	Niemcy
Nazwa handlowa:	Rexroth
Numer modelu:	R900437793 4WH10C46 4WH10C4X

Zapłata:

Minimalne zamówienie:	1
Cena:	On request
Szczegóły pakowania:	Standardowe pudełko papierowe
Czas dostawy:	7-10 dni
Zasady płatności:	T/T, Western Union
Możliwość Supply:	100pcs miesięcznie

Kontakt

Szczegółowy opis produktu

Mnr:

R900437793

Nr modelu:

4WH10C46 4WH10C4X

Podkreślić:

Wyroby z tworzyw sztucznych

z tworzyw sztucznych

zawory hydrauliczne sterowane przez pilota

Wyroby z tworzyw sztucznych (z wyłączeniem tych objętych pozycją 8534)

Rozmiar 10... 32
Zestawy części 4X, 7X, 6X
Maksymalne ciśnienie robocze 350 barów
Maksymalny przepływ 1100 l/min

Cechy

Wersja 4/3-, 4/2 lub 3/2-stronna
Rodzaje uruchomienia (wewnętrzne lub zewnętrzne sterowanie pilotem):
️ Elektro-hydrauliczne (typ WEH)
️ Hydrauliczne (typ WH)
Do montażu podplaty
Wzorzec przenoszenia zgodnie z ISO 4401
Centryzacja sprężyny lub ciśnienia, pozycja końca sprężyny lub pozycja końca hydraulicznego
Elektroelektroelektroelektroelektroelektroelektroelektroelektroelektroelektroelektroelektroelektroelektroelektroelektroelektroelektroelektroelektroelektroelektroelektroelektroelektroelektroelektroelektroelektroelektroelektroelektroelektroelektroelektroelektroelektroelektroelektroelektroelektroelektroelektroelektroelektroelektroelektroelektroelektroelektroelektroelektroelektroelektroelektroelektroelektroelektroelektroelektroelektroelektroelektroelektroelektroelektroelektroelektroelektroelektroelektroelektroelektroelektroelektroelektroelektroelektroelektroelektroelektroelektroelektroelektroele
Połączenie elektryczne jako pojedyncze lub centralne
Opcjonalne wersje:
- Przejście ręczne.
- Dostosowanie czasu przełączania
- zawór wstępnego obciążenia w kanale P zaworu głównego
- Ustawienie biegu i/lub monitorowanie pozycji cewki

Kod typu:

01	Do 280 barów	bez kodu
01	Do 350 barów	H-
Główne porty
02	Wersja trójstronna	3
02	Wersja czterostronna	4
Rodzaj uruchomienia
03	Wyroby hydrauliczne	Wp.
03	Elektro-hydrauliczne	WEH
Wielkość
04	NG10	10
	NG16	16
	NG25 (wersja "W.H 22")	22
	NG25 (wersja "W.H 25")	25
	Rozmiar 32	32
Zwrot spiralny w zaworze głównego
05	Za pomocą źródeł	bez kodu
05	Wyroby hydrauliczne ¹⁾	H
06	Symbole; w odniesieniu do ewentualnej wersji patrz "Symbole/diagramy obwodów"
Seria komponentów
07	Seria komponentów 40... 49 (40... 49: niezmieniona wielkość instalacji i połączenia)	4X
	Seria komponentów 60... 69 (60... 69: niezmieniona wielkość instalacji i połączenia) ?? NG25 ("W.H 25") i NG32	6X
	Seria komponentów 70... 79 (70... 79: niezmienione wymiary instalacji i połączeń) NG16 (z serii 72) i NG25 ("W.H 22")	7X
Zwrot cewki sterującej w zaworze sterującym z 2 pozycjami cewki i 2 magnetami (możliwe tylko przy symbolach A, B, C, D, K, Z oraz zwrot cewki sterującej hydraulicznie w zaworze głównym)
08	Z powrotem wiosny	bez kodu
	BezWiosenne powroty	O
	BezWiosenne powrót z ucieczką ²⁾	OF
Zawór sterujący 2)
09	Zawór o dużej mocy (tabela danych 23178)	6E
Elektryczne napięcia ²⁾
10	Prostowe napięcie 24 V	G24
10	Zmiennego napięcia 230 V, 50/60 Hz	W230
Przerwanie ręczne
11	Bez ręcznego przechowywania	bez kodu
	Z ręcznym nadrukiem	N
	Zukryte ręczne przechowywanie	N9
Odporność na korozję (zewnętrzna)
12	Brak (z obudową zaworu)	bez kodu
12	Poprawiona ochrona przed korozją (240 h próby rozpylania soli zgodnie z EN ISO 9227)	J3
Przepływ oleju pilotowego ³⁾
13	Zewnętrzne dostawa oleju pilotażowego, zwrot oleju pilotażowego zewnętrznego ⁴⁾	bez kodu
	Wewnętrzne dostawę oleju pilotażowego, zewnętrzne zwrot oleju pilotażowego ^{4; 5)}	E
	Dostarczanie oleju pilotażowego wewnętrzny, zwrot oleju pilotażowego wewnętrzny ⁵⁾	ET
	Zewnętrzne dostawa oleju pilotażowego, wewnętrzne zwrot oleju pilotażowego ⁴⁾	T
Zmiana czasu przełączania
14	Bez przełączania czasu	bez kodu
	Zmiana czasu przełączania jako sterowanie zasilania	S
	Ustawienie czasu przełączania jako sterowanie rozładowaniem	S2
Połączenie elektryczne ²⁾
15	Indywidualne połączenie
15	Bez złącza sprzęgającego, złącze zgodnie z DIN EN 175301-803	K4⁶⁾
Monitorowanie pozycji cewki
16	Bez przełącznika pozycji	bez kodu
	Monitorujące położenie cewki "a"	QMAG24
	Monitorująca pozycja cewki "b"	QMBG24
	Monitorujące położenie cewki "a" i "b"	QMABG24
	Monitorująca pozycja spoczynkowa	QM0G24
Ustawienie biegu
17	Ustawienie biegu na stronie zaworu A i B	10
	Ustawienie biegu na stronie zaworu A	11
	Ustawienie biegu na stronie zaworu B	12
Wprowadzenie gazu ²⁾
18	Bezwłączenie gazu	bez kodu
	Prędkość akceleracji	B08
	Prędkość akceleracji Ø 1,0 mm	B10
	Prędkość akceleracji	B12
	Prędkość akceleracji	B15
	Prędkość akceleracji Ø 2.0 mm	B20
	Prędkość akceleracji	B25
zawór wstępnego obciążenia (nie dla NG10) ²⁾
19	Bez wstępnej dekompresji	bez kodu
19	Z zaworem wstępnego załadunku	P4,5
20	Bez zaworu obniżającego ciśnienie	bez kodu
20	Pozostałe maszyny	D3⁷⁾
Materiał uszczelniający (patrz zgodność uszczelnień z używanym płynem hydraulicznym, patrz "Dane techniczne")
21	Plomby NBR	bez kodu
21	Pieczęcie FKM	V
22	Dalsze szczegóły w tekście prostym	*

SAAR specjalizuje się w pompach, silnikach, zaworach, łożyskach, sprzęgaczach, skrzyniach biegów, częściach zamiennych silnika, elementach filtracyjnych, wyposażeniu, złączach, komponentach elektronicznych i akcesoriach,Części zamienne urządzeń mobilnych.

Wyniki badań

R900738780	H-4WH10C4X/S2
R900521539	H-4WH10D4X//V
R901077671	H-4WH10E4X//ZV
R901232464	H-4WH10E4X/S2
R900575340	H-4WH10G4X//V
R901077679	H-4WH10G4X//ZV
R900534847	H-4WH10H4X/
R901077670	H-4WH10H4X//ZV
R900599089	H-4WH10HC4X//V
R900941397	H-4WH10HD4X/
R901077677	H-4WH10J4X//ZV
R900566847	H-4WH10M4X/
R901220320	H-4WH10R4X//V
R901152932	H-4WH10R4X//ZV
R900907246	H-4WH10T4X/
R901037628	H-4WH10T4X//V
R901425598	H-4WH10W4X//ZV
R900539589	H-4WH10Y4X//V
R901077680	H-4WH10Y4X//ZV
R901096134	H-4WH10Z4X//V
R900246899	H-4WH10C4X/
R900528376	H-4WH10D4X/
R900549770	H-4WH10E49-4X//V
R900512094	H-4WH10E4X/
R901578704	H-4WH10F4X/
R900534845	H-4WH10G4X/
R900534846	H-4WH10J4X/
R901607433	H-4WH10J4X//10
R901601335	H-4WH10J4X=
R901351939	H-4WH10K4X/
R901578705	H-4WH10L4X/
R901578670	H-4WH10Q4X/
R901125325	H-4WH10R4X/
R900508622	H-4WH10U4X/
R900513847	H-4WH10Y4X/
R900568415	4WH10C4X/S
R901338201	4WH10C4X/S
R901133566	4WH10C4X/S2
R900564718	4WH10C4X/S2/V
R900581012	4WH10D30-4X/
R900427851	4WH10D4X//V
R900592347	4WH10D4X/S
R900471150	4WH10D4X/S2
R900910498	4WH10E4X//10
R900246400	4WH10E4X//V
R900248282	4WH10E4X/ET/B10V
R901402807	4WH10E4X/J
R900534006	4WH10E4X/S2
R900518247	4WH10F4X/
R900582265	4WH10G4X/S2
R900474423	4WH10H4X/
R900567688	4WH10HC4X/
R901193461	4WH10HC4X//10
R900428182	4WH10HD4X/
R900744309	4WH10HD4X//V
R900510249	4WH10HZ4X/
R900249126	4WH10J2-4X/
R900777126	4WH10J4X//10
R900960590	4WH10J4X//V
R900510213	4WH10J4X/J
R900562494	4WH10J4X/S2
R900582530	4WH10L4X/
R900562602	4WH10M4X/
R900538177	4WH10Q4X/
R900529533	4WH10Q4X//10
R900440768	4WH10R4X/
R900529175	4WH10R4X/S2
R900529242	4WH10T4X/
R901127650	4WH10T4X/
R900586615	4WH10T4X/S2
R900736797	4WH10U4X/
R900472695	4WH10V4X/
R900462239	4WH10W4X/
R900443486	4WH10Y4X/
R900539355	4WH10Y4X//V
R900598835	4WH10Z4X/
R900522199	4WH10Z4X//V
R900437793	4WH10C4X/
R900441150	4WH10D4X/
R978876914	4WH10D4X//12
R900473466	4WH10D4X/J
R901479336	4WH10D4X/J3
R900444197	4WH10E4X/
R901548162	4WH10E4X/J3
R900441155	4WH10G4X/
R900428004	4WH10J4X/
R901501517	4WH10J4X=
R901438224	4WH10M4X/J
R901430030	4WH10P4X/
