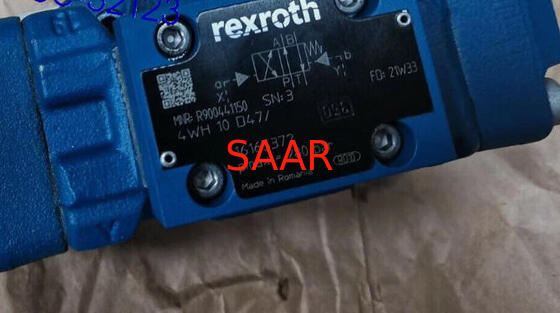

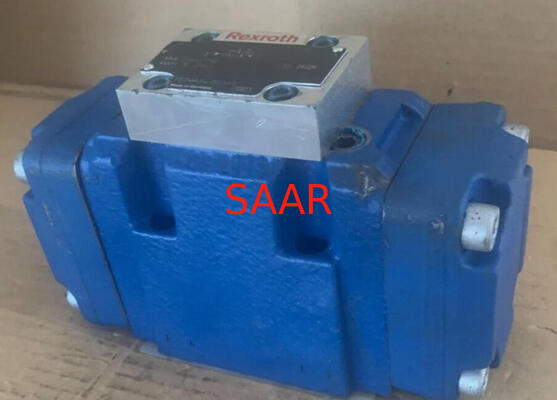

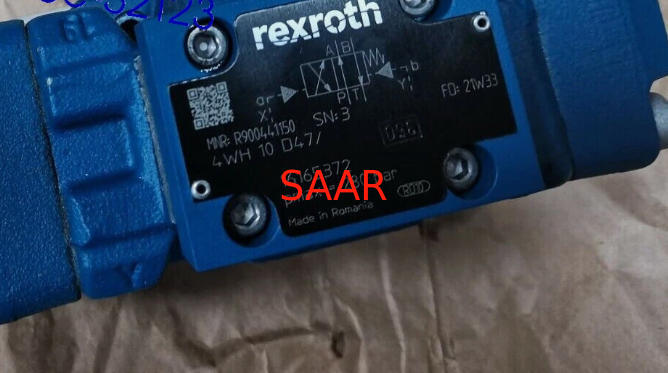

Name: R900441150 4WH10D47 4WH10D4X Zawory kierunkowe, sterowane przez pilota, z hydraulicznym 4WH
Brand: Saar HK Electronic Limited
SKU: R900441150 4WH10D47 4WH10D4X
Price: 950.00 USD
Availability: InStock

Dom Produkty Zawory hydrauliczne Rexroth

R900441150 4WH10D47 4WH10D4X Zawory kierunkowe, sterowane przez pilota, z hydraulicznym 4WH

Szczegóły Produktu:

Miejsce pochodzenia:	Niemcy
Nazwa handlowa:	Rexroth
Numer modelu:	R900441150 4WH10D47 4WH10D4X

Zapłata:

Minimalne zamówienie:	1
Cena:	On request
Szczegóły pakowania:	Standardowe pudełko papierowe
Czas dostawy:	7-10 dni
Zasady płatności:	T/T, Western Union
Możliwość Supply:	100pcs miesięcznie

Kontakt

Szczegółowy opis produktu

Mnr:

R900441150

Nr modelu:

4WH10D47 4WH10D4X

Podkreślić:

Wyroby z tworzyw sztucznych

zawory hydrauliczne sterowane przez pilota

4WH10D47 zawory spiralne

Kierunkowe zawory suwakowe, sterowane pilotem, z hydraulicznym 4WH

Rozmiar 10 … 32
Seria komponentów 4X, 7X, 6X
Maksymalne ciśnienie robocze 350 bar
Maksymalny przepływ 1100 l/min

Cechy

Wersja 4/3-, 4/2- lub 3/2-drogowa
Rodzaje uruchamiania (wewnętrzne lub zewnętrzne sterowanie pilotem):
– Elektrohydrauliczne (typ WEH)
– Hydrauliczne (typ WH)
Do montażu na płycie pośredniej
Schemat portów zgodny z ISO 4401
Centrowanie sprężyną lub ciśnieniem, pozycja końcowa sprężyny lub pozycja końcowa hydrauliczna
Cewki DC lub AC z mokrym trzpieniem, opcjonalnie
Połączenie elektryczne jako pojedyncze lub centralne
Wersje opcjonalne:
- Ręczne przełączenie
- Regulacja czasu przełączania
- Zawór wstępnego obciążenia w kanale P zaworu głównego
- Ustawianie skoku i/lub monitorowanie położenia suwaka

Kod typu:

01	Do 280 bar	brak kodu
01	Do 350 bar	H-
Główne porty
02	Wersja 3-drogowa	3
02	Wersja 4-drogowa	4
Rodzaj uruchamiania
03	Hydrauliczne	WH
03	Elektrohydrauliczne	WEH
Rozmiar
04	NG10	10
	NG16	16
	NG25 (wersja "W.H 22")	22
	NG25 (wersja "W.H 25")	25
	Rozmiar 32	32
Powrót suwaka w zaworze głównym
05	Za pomocą sprężyn	brak kodu
05	Hydrauliczne ¹⁾	H
06	Symbole; dla możliwej wersji, patrz "Symbole/Schematy obwodów"
Seria komponentów
07	Seria komponentów 40 … 49 (40 … 49: niezmieniony wymiar instalacji i połączenia) – NG10	4X
	Seria komponentów 60 … 69 (60 … 69: niezmieniony wymiar instalacji i połączenia) – NG25 ("W.H 25") i NG32	6X
	Seria komponentów 70 … 79 (70 … 79: niezmieniony wymiar instalacji i połączenia) – NG16 (od serii 72) i NG25 ("W.H 22")	7X
Powrót suwaka sterowania pilotem w zaworze sterowania pilotem z 2 pozycjami suwaka i 2 cewkami (możliwe tylko z symbolami A, B, C, D, K, Z i hydraulicznym powrotem suwaka sterowania w zaworze głównym)
08	Ze sprężyną powrotną	brak kodu
	Bez sprężyny powrotnej	O
	Bez sprężyny powrotnej z zatrzaskiem ²⁾	OF
Zawór sterowania pilotem 2)
09	Zawór dużej mocy (karta katalogowa 23178)	6E
Napięcia elektryczne ²⁾
10	Napięcie stałe 24 V	G24
10	Napięcie przemienne 230 V, 50/60 Hz	W230
Ręczne przełączenie
11	Bez ręcznego przełączenia	brak kodu
	Z ręcznym przełączeniem	N
	Z ukrytym ręcznym przełączeniem	N9
Odporność na korozję (zewnętrzna)
12	Brak (obudowa zaworu zagruntowana)	brak kodu
12	Ulepszona ochrona przed korozją (240 h testu solą zgodnie z EN ISO 9227)	J3
Przepływ oleju pilotowego ³⁾
13	Zewnętrzne zasilanie olejem pilotowym, zewnętrzny powrót oleju pilotowego ⁴⁾	brak kodu
	Wewnętrzne zasilanie olejem pilotowym, zewnętrzny powrót oleju pilotowego ^{4; 5)}	E
	Zasilanie olejem pilotowym wewnętrzne, powrót oleju pilotowego wewnętrzny ⁵⁾	ET
	Zewnętrzne zasilanie olejem pilotowym, wewnętrzny powrót oleju pilotowego ⁴⁾	T
Regulacja czasu przełączania
14	Bez regulacji czasu przełączania	brak kodu
	Regulacja czasu przełączania jako kontrola zasilania	S
	Regulacja czasu przełączania jako kontrola rozładowania	S2
Połączenie elektryczne ²⁾
15	Indywidualne połączenie
15	Bez złącza wtykowego, złącze zgodne z DIN EN 175301-803	K4⁶⁾
Monitorowanie położenia suwaka
16	Bez wyłącznika położenia	brak kodu
	Monitorowane położenie suwaka "a"	QMAG24
	Monitorowane położenie suwaka "b"	QMBG24
	Monitorowane położenie suwaka "a" i "b"	QMABG24
	Monitorowane położenie spoczynkowe	QM0G24
Ustawianie skoku
17	Ustawianie skoku po stronie zaworu A i B	10
	Ustawianie skoku po stronie zaworu A	11
	Ustawianie skoku po stronie zaworu B	12
Wkład dławiący ²⁾
18	Bez wkładu dławiącego	brak kodu
	Dławik Ø 0,8 mm	B08
	Dławik Ø 1,0 mm	B10
	Dławik Ø 1,2 mm	B12
	Dławik Ø 1,5 mm	B15
	Dławik Ø 2,0 mm	B20
	Dławik Ø 2,5 mm	B25
zawór wstępnego obciążenia (nie dla NG10) ²⁾
19	Bez wstępnej dekompresji	brak kodu
19	Z zaworem wstępnego obciążenia	P4,5
20	Bez zaworu redukcyjnego	brak kodu
20	Z zaworem redukcyjnym	D3⁷⁾
Materiał uszczelnienia (należy przestrzegać zgodności uszczelnień z używanym płynem hydraulicznym, patrz "Dane techniczne")
21	Uszczelnienia NBR	brak kodu
21	Uszczelnienia FKM	V
22	Dalsze szczegóły w tekście jawnym	*

SAAR specjalizuje się w pompach, silnikach, zaworach, łożyskach, sprzęgłach, skrzyniach biegów, częściach zamiennych do silników, elementach filtracyjnych, złączkach, złączach, komponentach elektronicznych i akcesoriach, częściach zamiennych do sprzętu mobilnego.

Kierunkowe zawory suwakowe serii Rexroth 4WH10

R900738780	H-4WH10C4X/S2
R900521539	H-4WH10D4X//V
R901077671	H-4WH10E4X//ZV
R901232464	H-4WH10E4X/S2
R900575340	H-4WH10G4X//V
R901077679	H-4WH10G4X//ZV
R900534847	H-4WH10H4X/
R901077670	H-4WH10H4X//ZV
R900599089	H-4WH10HC4X//V
R900941397	H-4WH10HD4X/
R901077677	H-4WH10J4X//ZV
R900566847	H-4WH10M4X/
R901220320	H-4WH10R4X//V
R901152932	H-4WH10R4X//ZV
R900907246	H-4WH10T4X/
R901037628	H-4WH10T4X//V
R901425598	H-4WH10W4X//ZV
R900539589	H-4WH10Y4X//V
R901077680	H-4WH10Y4X//ZV
R901096134	H-4WH10Z4X//V
R900246899	H-4WH10C4X/
R900528376	H-4WH10D4X/
R900549770	H-4WH10E49-4X//V
R900512094	H-4WH10E4X/
R901578704	H-4WH10F4X/
R900534845	H-4WH10G4X/
R900534846	H-4WH10J4X/
R901607433	H-4WH10J4X//10
R901601335	H-4WH10J4X=
R901351939	H-4WH10K4X/
R901578705	H-4WH10L4X/
R901578670	H-4WH10Q4X/
R901125325	H-4WH10R4X/
R900508622	H-4WH10U4X/
R900513847	H-4WH10Y4X/
R900568415	4WH10C4X/S
R901338201	4WH10C4X/S
R901133566	4WH10C4X/S2
R900564718	4WH10C4X/S2/V
R900581012	4WH10D30-4X/
R900427851	4WH10D4X//V
R900592347	4WH10D4X/S
R900471150	4WH10D4X/S2
R900910498	4WH10E4X//10
R900246400	4WH10E4X//V
R900248282	4WH10E4X/ET/B10V
R901402807	4WH10E4X/J
R900534006	4WH10E4X/S2
R900518247	4WH10F4X/
R900582265	4WH10G4X/S2
R900474423	4WH10H4X/
R900567688	4WH10HC4X/
R901193461	4WH10HC4X//10
R900428182	4WH10HD4X/
R900744309	4WH10HD4X//V
R900510249	4WH10HZ4X/
R900249126	4WH10J2-4X/
R900777126	4WH10J4X//10
R900960590	4WH10J4X//V
R900510213	4WH10J4X/J
R900562494	4WH10J4X/S2
R900582530	4WH10L4X/
R900562602	4WH10M4X/
R900538177	4WH10Q4X/
R900529533	4WH10Q4X//10
R900440768	4WH10R4X/
R900529175	4WH10R4X/S2
R900529242	4WH10T4X/
R901127650	4WH10T4X/
R900586615	4WH10T4X/S2
R900736797	4WH10U4X/
R900472695	4WH10V4X/
R900462239	4WH10W4X/
R900443486	4WH10Y4X/
R900539355	4WH10Y4X//V
R900598835	4WH10Z4X/
R900522199	4WH10Z4X//V
R900437793	4WH10C4X/
R900441150	4WH10D4X/
R978876914	4WH10D4X//12
R900473466	4WH10D4X/J
R901479336	4WH10D4X/J3
R900444197	4WH10E4X/
R901548162	4WH10E4X/J3
R900441155	4WH10G4X/
R900428004	4WH10J4X/
R901501517	4WH10J4X=
R901438224	4WH10M4X/J
R901430030	4WH10P4X/
