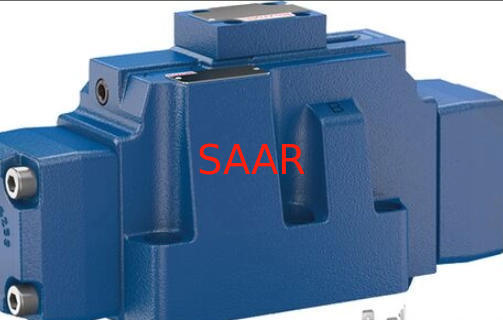

R900923871 4WH16D7X 4WH16D7X Zawory kierunkowe, sterowane przez pilota, z hydraulicznymi 4WH

Szczegóły Produktu:

Miejsce pochodzenia:	Niemcy
Nazwa handlowa:	Rexroth
Numer modelu:	R900923871 4WH16D7X 4WH16D7X

Zapłata:

Minimalne zamówienie:	1
Cena:	On request
Szczegóły pakowania:	Standardowe pudełko papierowe
Czas dostawy:	7-10 dni
Zasady płatności:	T/T, Western Union
Możliwość Supply:	100pcs miesięcznie

Kontakt

Szczegółowy opis produktu

Mnr:

R900923871

Nr modelu:

4WH16D7X 4WH16D7X

Podkreślić:

Wyroby z tworzyw sztucznych

zawory hydrauliczne sterowane przez pilota

Wyniki badania:

Wyroby z tworzyw sztucznych (z wyłączeniem tych objętych pozycją 8534)

Rozmiar 10... 32
Zestawy części 4X, 7X, 6X
Maksymalne ciśnienie robocze 350 barów
Maksymalny przepływ 1100 l/min

Cechy

Wersja 4/3-, 4/2 lub 3/2-stronna
Rodzaje uruchomienia (wewnętrzne lub zewnętrzne sterowanie pilotem):
️ Elektro-hydrauliczne (typ WEH)
️ Hydrauliczne (typ WH)
Do montażu podplaty
Wzorzec przenoszenia zgodnie z ISO 4401
Centryzacja sprężyny lub ciśnienia, pozycja końca sprężyny lub pozycja końca hydraulicznego
Elektroelektroelektroelektroelektroelektroelektroelektroelektroelektroelektroelektroelektroelektroelektroelektroelektroelektroelektroelektroelektroelektroelektroelektroelektroelektroelektroelektroelektroelektroelektroelektroelektroelektroelektroelektroelektroelektroelektroelektroelektroelektroelektroelektroelektroelektroelektroelektroelektroelektroelektroelektroelektroelektroelektroelektroelektroelektroelektroelektroelektroelektroelektroelektroelektroelektroelektroelektroelektroelektroelektroelektroelektroelektroelektroelektroelektroelektroelektroelektroelektroelektroelektroelektroelektroele
Połączenie elektryczne jako pojedyncze lub centralne
Opcjonalne wersje:
- Przejście ręczne.
- Dostosowanie czasu przełączania
- zawór wstępnego obciążenia w kanale P zaworu głównego
- Ustawienie biegu i/lub monitorowanie pozycji cewki

Kod typu:

01	Do 280 barów	bez kodu
01	Do 350 barów	H-
Główne porty
02	Wersja trójstronna	3
02	Wersja czterostronna	4
Rodzaj uruchomienia
03	Wyroby hydrauliczne	Wp.
03	Elektro-hydrauliczne	WEH
Wielkość
04	NG10	10
	NG16	16
	NG25 (wersja "W.H 22")	22
	NG25 (wersja "W.H 25")	25
	Rozmiar 32	32
Zwrot spiralny w zaworze głównego
05	Za pomocą źródeł	bez kodu
05	Wyroby hydrauliczne ¹⁾	H
06	Symbole; w odniesieniu do ewentualnej wersji patrz "Symbole/diagramy obwodów"
Seria komponentów
07	Seria komponentów 40... 49 (40... 49: niezmieniona wielkość instalacji i połączenia)	4X
	Seria komponentów 60... 69 (60... 69: niezmieniona wielkość instalacji i połączenia) ?? NG25 ("W.H 25") i NG32	6X
	Seria komponentów 70... 79 (70... 79: niezmienione wymiary instalacji i połączeń) NG16 (z serii 72) i NG25 ("W.H 22")	7X
Zwrot cewki sterującej w zaworze sterującym z 2 pozycjami cewki i 2 magnetami (możliwe tylko przy symbolach A, B, C, D, K, Z oraz zwrot cewki sterującej hydraulicznie w zaworze głównym)
08	Z powrotem wiosny	bez kodu
	BezWiosenne powroty	O
	BezWiosenne powrót z ucieczką ²⁾	OF
Zawór sterujący 2)
09	Zawór o dużej mocy (tabela danych 23178)	6E
Elektryczne napięcia ²⁾
10	Prostowe napięcie 24 V	G24
10	Zmiennego napięcia 230 V, 50/60 Hz	W230
Przerwanie ręczne
11	Bez ręcznego przechowywania	bez kodu
	Z ręcznym nadrukiem	N
	Zukryte ręczne przechowywanie	N9
Odporność na korozję (zewnętrzna)
12	Brak (z obudową zaworu)	bez kodu
12	Poprawiona ochrona przed korozją (240 h próby rozpylania soli zgodnie z EN ISO 9227)	J3
Przepływ oleju pilotowego ³⁾
13	Zewnętrzne dostawa oleju pilotażowego, zwrot oleju pilotażowego zewnętrznego ⁴⁾	bez kodu
	Wewnętrzne dostawę oleju pilotażowego, zewnętrzne zwrot oleju pilotażowego ^{4; 5)}	E
	Dostarczanie oleju pilotażowego wewnętrzny, zwrot oleju pilotażowego wewnętrzny ⁵⁾	ET
	Zewnętrzne dostawa oleju pilotażowego, wewnętrzne zwrot oleju pilotażowego ⁴⁾	T
Zmiana czasu przełączania
14	Bez przełączania czasu	bez kodu
	Zmiana czasu przełączania jako sterowanie zasilania	S
	Ustawienie czasu przełączania jako sterowanie rozładowaniem	S2
Połączenie elektryczne ²⁾
15	Indywidualne połączenie
15	Bez złącza sprzęgającego, złącze zgodnie z DIN EN 175301-803	K4⁶⁾
Monitorowanie pozycji cewki
16	Bez przełącznika pozycji	bez kodu
	Monitorujące położenie cewki "a"	QMAG24
	Monitorująca pozycja cewki "b"	QMBG24
	Monitorujące położenie cewki "a" i "b"	QMABG24
	Monitorująca pozycja spoczynkowa	QM0G24
Ustawienie biegu
17	Ustawienie biegu na stronie zaworu A i B	10
	Ustawienie biegu na stronie zaworu A	11
	Ustawienie biegu na stronie zaworu B	12
Wprowadzenie gazu ²⁾
18	Bezwłączenie gazu	bez kodu
	Prędkość akceleracji	B08
	Prędkość akceleracji Ø 1,0 mm	B10
	Prędkość akceleracji	B12
	Prędkość akceleracji	B15
	Prędkość akceleracji Ø 2.0 mm	B20
	Prędkość akceleracji	B25
zawór wstępnego obciążenia (nie dla NG10) ²⁾
19	Bez wstępnej dekompresji	bez kodu
19	Z zaworem wstępnego załadunku	P4,5
20	Bez zaworu obniżającego ciśnienie	bez kodu
20	Pozostałe maszyny	D3⁷⁾
Materiał uszczelniający (patrz zgodność uszczelnień z używanym płynem hydraulicznym, patrz "Dane techniczne")
21	Plomby NBR	bez kodu
21	Pieczęcie FKM	V
22	Dalsze szczegóły w tekście prostym	*

SAAR specjalizuje się w pompach, silnikach, zaworach, łożyskach, sprzęgaczach, skrzyniach biegów, częściach zamiennych silnika, elementach filtracyjnych, wyposażeniu, złączach, komponentach elektronicznych i akcesoriach,Części zamienne urządzeń mobilnych.

Wyniki badań

R900954136	4WH16E7X/S2/12
R900787984	4WH16F7X//12
R900939612	4WH16F7X//12
R900931734	4WH16G7X//J
R900755823	4WH16H2-7X/
R900939240	4WH16HD7X//12
R901299744	4WH16J2-7X/
R900756090	4WH16JA7X/
R900962936	4WH16U2-7X/
R900966568	4WH16V6-7X/
R900942766	4WH16W5-7X/S2
R900969806	4WH16W7X/ET/10
R900923821	4WH16C7X/
R900923871	4WH16D7X/
R901554057	4WH16D7X/J3
R900760506	4WH16D7X/S2
R900931476	4WH16E42-7X/
R900923875	4WH16E7X/
R901038000	4WH16E7X//10
R901155293	4WH16E7X//11
R901312926	4WH16E7X/S
R900967424	4WH16E7X/S2
R900925628	4WH16F7X/
R900924015	4WH16G7X/
R901018853	4WH16G7X//11
R901254892	4WH16G7X/S
R900933220	4WH16H1-7X/
R900932349	4WH16H7X/
R900967113	4WH16H7X/S2
R900923812	4WH16HD7X/
R901190259	4WH16HD7X//10
R901013427	4WH16HD7X/S2
R901067804	4WH16HE7X/
R901116692	4WH16HE7X//V
R900953403	4WH16HG7X/S2
R901280994	4WH16HH7X/
R901127458	4WH16HJ7X/
R901496454	4WH16HK7X/
R900924016	4WH16J7X/
R900786192	4WH16J7X//10
R900705234	4WH16J7X/S2
R900925629	4WH16L7X/
R901147071	4WH16L7X/S2
R900925630	4WH16M7X/
R901176768	4WH16M7X//10
R901516937	4WH16M7X//T08
R900925631	4WH16Q7X/
R900925632	4WH16R7X/
R901057843	4WH16R7X/S2
R900712426	4WH16T7X/
R900925633	4WH16U7X/
R900925634	4WH16W7X/
R901022494	4WH16W7X//10
R901462823	4WH16W7X//10V
R901531741	4WH16W7X/S2
R901273391	4WH16X19-7X/
R901274344	4WH16X19-7X//10
R900925635	4WH16Y7X/
R900970260	4WH16Z7X/
R900923979	H-4WH16HC7X//V
R901199035	H-4WH16Y11-7X//ZV
R900923978	H-4WH16C7X/
R901281124	H-4WH16C7X//SO542
R900925637	H-4WH16D7X/
R901494344	H-4WH16D7X/S2
R901528640	H-4WH16E42-7X/
R900925638	H-4WH16E7X/
R901248515	H-4WH16E7X//10
R901072638	H-4WH16E7X//V
R901077552	H-4WH16E7X//Z
R901565029	H-4WH16E7X=
R900925640	H-4WH16G7X/
R901077688	H-4WH16G7X//Z
R901079824	H-4WH16G7X/S2
R901108013	H-4WH16H1-7X//P4,5
R901070926	H-4WH16H7X/
R901231792	H-4WH16H7X//Z
R900949597	H-4WH16HD7X/
R901600218	H-4WH16HD7X//V
R901175984	H-4WH16HD7X//ZV
R900732849	H-4WH16HJ7X/
R901410577	H-4WH16HJ7X/S
R901496455	H-4WH16HK7X/
R901055638	H-4WH16HM7X/
R901090634	H-4WH16HZ7X/
R900925644	H-4WH16J7X/
R901077689	H-4WH16J7X//Z
R901110869	H-4WH16J7X/S
R901576860	H-4WH16L7X/
R900943695	H-4WH16Q7X/
R901157904	H-4WH16R7X//ZV
R901578708	H-4WH16T7X/
R900617278	H-4WH16T7X/S2
R900955928	H-4WH16U7X/
R901568184	H-4WH16W7X/
R900925646	H-4WH16Y7X/
R901210042	H-4WH16Y7X//ZV
